Upræcis positionering: En faldgrube, hvor du nemt kan lide i stilhed. Lad os overveje et scenarie fra den virkelige verden. Du inspicerer et konkavt asfærisk spejl. CGH er designet, den optiske vej er sat op, og interferenskanter er dukket op. Baseret på erfaring justerer du spejlet lidt; frynserne ser godt ud, PV-værdien er pæn, og du ånder lettet op. Men tre måneder senere er spejlet installeret i systemet, og billedkvaliteten er substandard. Efter undersøgelse finder du ud af, at krumningsradius afviger fra designværdien med mere end ti mikrometer. Hvor lå problemet? Under inspektionen var spejlet ikke i sin teoretiske stilling. Du troede, du havde justeret den til de "optimale udkanter", men i virkeligheden brugte du poseafvigelse til at kompensere for fremstillingsfejlen i krumningsradius - to fejl ophæver hinanden, hvilket skaber en selvkonsistent, men afvigende-fra-sand illusion. Endnu mere lumsk er det, at hvis selve spejlets krumningsradius er problematisk, og du ikke præcist har kontrolleret posituren til den teoretiske værdi, bliver de målte overfladedata et rod: det er umuligt at afgøre, hvor meget der er et overfladeformproblem, og hvor meget der er et positurproblem. Hvordan undgår du denne faldgrube? Et kighul. Hvordan garanterer et kighul sin teoretiske positur? I et CGH (Concave Aspherical Mirror) inspektionssystem er kerneopgaven for kattens øjenstruktur klar: at sikre, at spejlet under test (DUT) og CGH bevarer den teoretiske positur. Hvad er den teoretiske stilling? Det er det rumlige forhold, der er nøje beregnet under designfasen - den aksiale afstand, hældning og excentricitet er alle klart definerede designværdier. Hele katteøjenes opgave er at sikre, at den faktiske samlede positur matcher disse designværdier. Hvordan fungerer det i praksis? Lad os opdele det ved hjælp af et almindeligt inspektionsscenarie. Scenarie: CGH'en inspiceres og har et holografisk justeringsområde. Lyset, der projiceres fra dette område, efter at være blevet reflekteret af DUT'en, danner et katteøjebillede - normalt en klar, fokuseret lysplet.

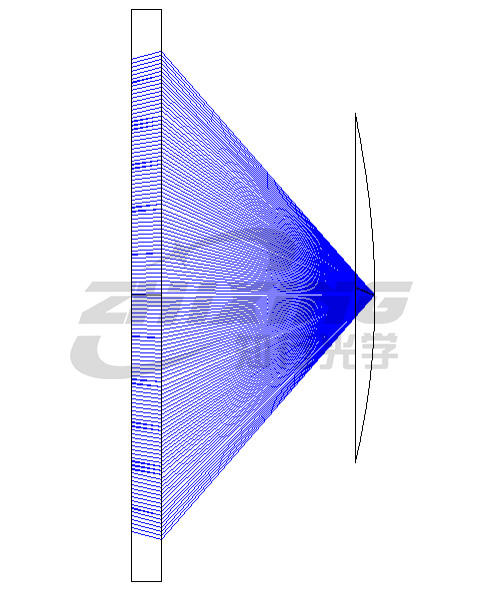

Figur 1. Optisk vej til detektion af katteøjne
Betjeningsproceduren er som følger: 1. Grovjustering: Monter testspejlet og CGH på plads, og juster den aksiale afstand, hældning og excentricitet til at være tæt på de teoretiske værdier. 2. Katteøje-finjustering: Se kattens øje-billede projiceret på det holografiske display. Efterhånden som testspejlets position og stilling gradvist nærmer sig den teoretiske værdi, vil kattens øje-billede tendere mod en forudindstillet optimal form.

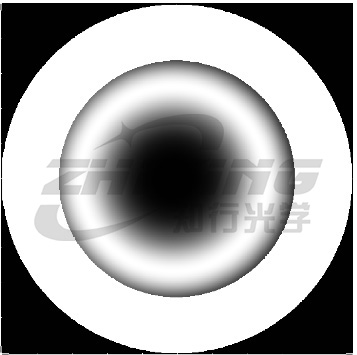

Figur 2. Katteøje-billede, når stillingen er korrekt.

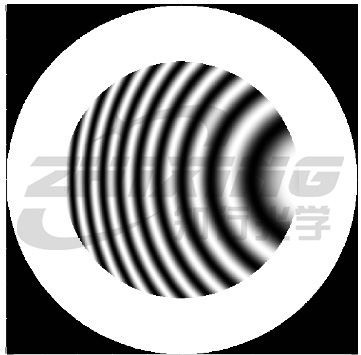

Figur 3. Katteøjebillede med forkert positur (aksial afstandsfejl og hældning).
3. Positionslåsning: Når kattens øjenbillede når den forudindstillede standard, indikerer det, at spejlet under test er i sin teoretiske position. På dette tidspunkt er alle justeringsmekanismer låst, og overfladeformdetektion begynder. Kattens øje fungerer her i det væsentlige som en meget følsom "positionsindikator". Den fortæller dig, hvornår spejlets position er "på plads". Overfladeformsdataene målt, efter at det er på plads, er spejlets sande ydeevne i dets teoretiske position. En sag i den virkelige verden: Hvor kommer sfærisk aberration fra? Simulering giver svaret. Nu hvor princippet er klart, lad os se på et rigtigt ingeniørscenarie. Mange feltingeniører kan give genlyd med fejlfindingsprocessen i dette tilfælde. Der er en asfærisk linse, og dens overfladeform detekteres først ved hjælp af et DUI non-contact profilometer. Profilometeret scanner spejlets kontur gennem en optisk sonde og indhenter direkte overfladetopografidata. De målte resultater er fine; overfladeformen ser ret ren ud.

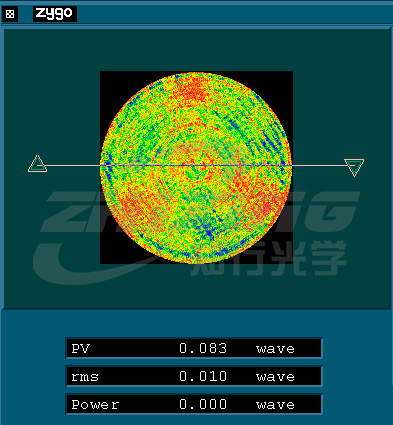

Figur 4 DUI-testresultater
Den samme linse blev testet igen på CGH-testsystemet. Kattens øje var justeret korrekt, og stillingen blev låst til den teoretiske værdi. Resultatet kom ud - en stor sfærisk aberration var tydeligt synlig i ansigtet.

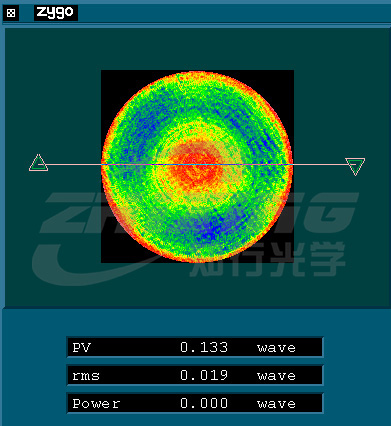

Figur 5 CGH-testresultater
To rapporter lå på bordet. DUI sagde, at overfladeformen var fin, mens CGH sagde, at der var en stor sfærisk aberration. Hvilken skal man tro? For at finde kilden til denne sfæriske aberration blev linsens krumningsradius målt ved hjælp af DUI. Et kontaktfri profilometer kan direkte scanne generatricen for at passe til krumningsradius uden at være afhængig af en ekstern referencebølgefront. Måleresultaterne kom tilbage - den målte krumningsradius afveg fra den teoretiske værdi med 112 μm. Dernæst blev denne krumningsradius afvigelse erstattet af den optiske simuleringsmodel af CGH-detektionssystemet. Efter at simuleringsresultaterne var opnået, blev de sammenlignet med de målte overfladeformdata fra CGH - de to matchede bemærkelsesværdigt godt. Denne store sfæriske aberration var netop den adfærd, som krumningsradius-afvigelsen skulle udvise under den teoretiske positur.

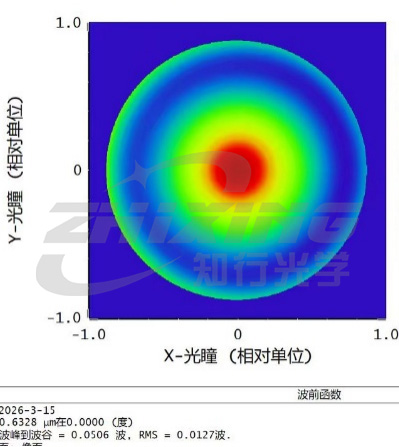

Figur 6 Simuleringsresultater
Kæden er nu lukket: Krumningsradiusafvigelse → Sfærisk aberration skal vises under den teoretiske positur → CGH målt sfærisk aberration matcher simuleringen → CGH-måling er den rigtige. Hvorfor viste DUI ikke tydelige sfæriske aberrationer i overfladeformresultaterne før? For når et berøringsfri profilometer scanner en overflade, afhænger overensstemmelsen mellem målekoordinatsystemet og spejlets mekaniske reference af fastspændingsstillingen. Hvis spejlet ikke er strengt låst under den teoretiske positur, kan overfladeformkomponenten forårsaget af krumningsradiusafvigelsen blive fortyndet af ændringen i målepositionen og yderligere udjævnet i databehandlingen, hvilket i sidste ende fremstår som "ikke mærkbar" i overfladeformrapporten. Men målingen af krumningsradius lyver ikke - krumningsradiusværdien målt af DUI afviger fra den teoretiske værdi, og denne afvigelse er efter at være sat i simulering nøjagtigt lig med den sfæriske aberration målt af CGH. Hvad er så kraftfuldt ved kombinationen CGH + katteøje? Det adskiller overfladeformfejlen og krumningsradiusfejlen. Med stillingen fast, er en afvigelse i krumningsradius sfærisk aberration, ingen steder at gemme sig. Desuden kan denne sfæriske aberration reproduceres ved simulering - den dukker ikke op ud af ingenting, men er en uundgåelig manifestation af krumningsradiusafvigelsen under den teoretiske positur. Hvad betyder det for frontlinjeoperatører? Kattens øjes garanti for teoretisk positur bringer håndgribelige ændringer til test på stedet:
◆ Besiddelse er nu baseret på beviser: Nøjagtigheden af spejlets placering bedømmes ikke længere ud fra "stribernes udseende". Kattens øjenbillede er en kvantitativ stillingsvurderingsstandard uafhængig af striberne.
◆ Overfladeformdata er pålidelige: Med stillingen fast, er den målte overfladeform den sande overfladeform af selve spejlet. Hvis krumningsradius er forkert, vil overfladeformen nøjagtigt afspejle den ude af fokus tilstand og ikke blive sløret af den forkerte positur.
◆ Reproducerbar: Standarden for kattens øjenbillede forbliver uændret uanset operatøren. Stillingen justeret af Zhang San og Li Si er den samme stilling.
◆ Når data fra forskellige instrumenter er i konflikt, er der en klar måde at løse problemet på: CGH har et katteøje, der låser stillingen og måler den sande overfladeform under den teoretiske positur. Med andre metoder, hvis stillingen ikke er strengt låst, er "godt udseende" data muligvis ikke korrekte - i dette tilfælde giver måling af krumningsradius separat ofte svaret. Til sidst, i CGH-testsystemet, nævnes bølgefrontkompensation oftest - det garanterer overfladeformnøjagtighed. Bølgefrontkompensation er imidlertid afhængig af den antagelse, at stillingen mellem det testede spejl og CGH (Curve Front Gauge) er i den teoretisk designede tilstand. Kattens øje fungerer som den "stabiliserende kraft", der låser stillingen. Ved at fiksere stillingen afsløres spejlets sande form. Krumningsradius er enten korrekt eller forkert. Intet er skjult. Og det er netop, hvad præcisionstest kræver mest: autenticitet.
