01 Hvad er den amerikanske hærs standardopløsningsmål? US Army Standard Resolution Target (USAF 1951 Resolution Target) er et af de mest udbredte værktøjer til standard opløsningstest i den optiske industri. Den bruger et standardiseret arrangement af sorte og hvide linjer for at hjælpe med at bestemme den mindste detalje, et objektiv kan løse.
Enkelt sagt: Antallet af linjer, en linse klart kan adskille, repræsenterer dens opløsningsevne. Fordi testmetoden er intuitiv og standardiseret, har den amerikanske militære standardopløsningstestplade længe været brugt til:
◆ Optisk linse R&D verifikation
◆ Afprøvning af objektivets fabriksydelse
◆ Evaluering af billeddannelsessystemopløsning
◆ Kalibrering og accept af optoelektronisk udstyr. For high-end linser er det blevet en uundværlig teststandard.
02 Hvorfor kan vi ikke stole udelukkende på bølgefronttest? Wavefront test kan vurdere den optiske kvalitet af selve linsen, såsom:
◆ Overfladeformfejl
◆ Aberrationskontrol
◆ RMS/PV-indeks.
I applikationer fra den virkelige verden omfatter den endelige indvirkning på billedbehandlingsydelsen også:
◆ Tilpasning af CCD/CMOS-pixelstørrelse
◆ Fejl ved sensorpakning
◆ Systemmonteringsnøjagtighed
◆ Faktisk fokuseringstilstand.
Med andre ord måler bølgefronttest selve linsen, mens amerikanske militærstandardtest verificerer hele det optoelektroniske system. Det, kunderne i sidste ende bekymrer sig om, er ikke objektivets teoretiske parametre, men om systemet virkelig kan løse måldetaljer. Det er netop derfor, amerikanske militære standardtest er uerstattelige.

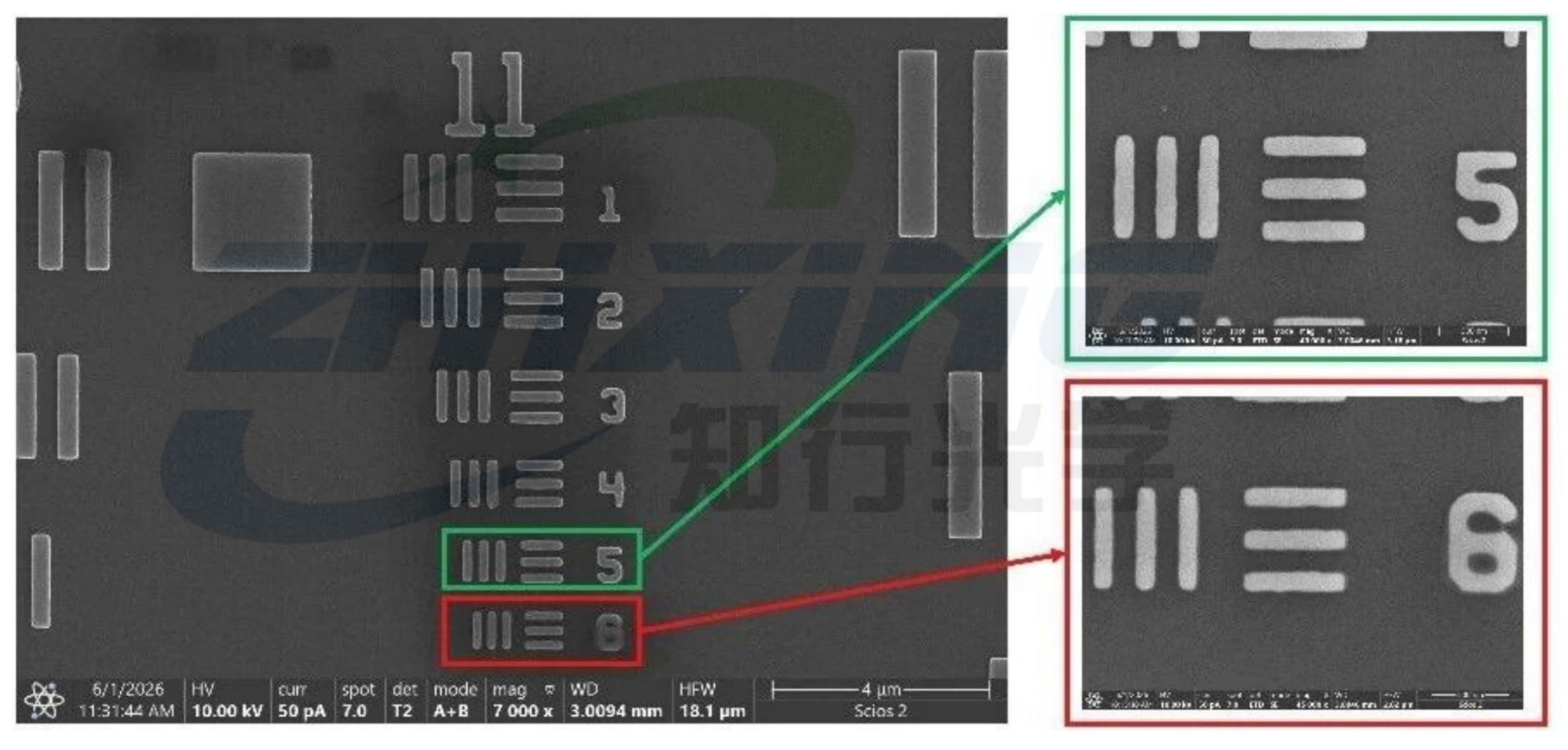

03. USAF Gruppe 11: Udfordring af grænserne for 3500 linjepar. For at imødekomme testbehovene for objektiver med ultrahøj opløsning har Ningbo Zhixing Optics lanceret USAF Group 11-testmålet med ultrahøj opløsning, der understøtter op til 3500 linjepar/mm. Det betyder, at den mindste linjebredde er tæt på 140 nm. Denne størrelse nærmer sig skalaen af halvleder mikro-nano fremstilling. Den virkelige udfordring er ikke bare at "skabe" billedet, men at sikre dets tilstrækkelige præcision. Dette omfatter:
◆ Ekstremt høj linjebreddekontrolpræcision
◆ Klar og skarp kantkvalitet
◆ Stabil og pålidelig kontrastydelse
◆ Helsides billedkonsistenskontrol.
Fordi: selve testmålet skal være mere præcist end linsen, der testes, for at testresultaterne er meningsfulde.
04 Hvorfor er high-end linser i stigende grad afhængige af US Military Standard 11-Set Test Targets?
Da objektivopløsningskapaciteterne fortsætter med at forbedres, er traditionelle testmål med lav forstørrelse ikke længere tilstrækkelige til verifikationsbehov.
Især i følgende anvendelsesscenarier: ◆ Halvlederwaferinspektion ◆AOI (automatisk optisk inspektion) ◆High-pixel industrielle vision-systemer ◆ Mikroskopisk billeddannelsesudstyr i forskningskvalitet Systemets evne til at identificere mindre defekter og rekonstruere finere strukturer afhænger ofte af: Systemets opløsning under virkelige forhold.
Højpræcision US Military Standard 11-Set testmål er afgørende værktøjer til at verificere denne evne.
05 Et pålideligt testmål bestemmer testens troværdighed Mange mennesker fokuserer på linser, men overser nemt selve teststandarderne.
Faktisk: Kun et tilstrækkeligt præcist opløsningsdiagram kan virkelig måle objektivets ultimative ydeevne.
Ningbo Zhixing Optics er specialiseret i ultra-præcision mikro/nano struktur fremstilling, der leverer høj kvalitet:
◆ US Military Standard Resolution Chart ◆Ultra-høje line-par testmål ◆Højpræcision tilpassede testmønstre Giver mere pålidelig understøttelse af opløsningsverifikation til avancerede optiske systemer.
Efterhånden som objektivets ydeevne nærmer sig sine grænser, skal teststandarderne også opgraderes i overensstemmelse hermed.
Den amerikanske militærstandard 11 sæt (3500 linjepar) af testmål med ultrahøj opløsning er ikke kun et testværktøj, men også en nøgleverifikationsstandard, der forbinder "teoretisk ekspertise" og "klarhed i den virkelige verden".
