01 Hvad er USAF 1951-opløsningspladen?
USAF 1951 (United States Air Force 1951 Resolution Target) er et af de mest udbredte standardopløsningstestmål i verden. Den består af et standardarrangement af sorte og hvide striber og bruges til at bedømme de mindste detaljer, som et optisk system kan løse. For at sige det enkelt: Hvor mange linjer en linse klart kan adskille, repræsenterer dens opløsningsevne.
Almindelige applikationer omfatter:
◆Lens R&D verifikation
◆Industriel synstest
◆Mikrosystemevaluering
◆Optisk systemaccept
02 Hvad er koncernen og elementet i afviklingsbestyrelsen?
Mønstret i USAF 1951 består af flere grupper og elementer. Hver gruppe indeholder 6 elementer, hvert element svarer til en forskellig rumlig frekvens (lp/mm).
Jo større tal: jo finere streger, og jo sværere er testen.
03 Hvordan bruger man USAF 1951 korrekt?
Trin 1: Konfigurer testsystemet
Dette omfatter typisk:
◆Lyskilde (ensartet belysning)
◆USAF opløsningsnævn
◆Linse under test
◆CCD/CMOS-kamera
◆Skærm- og analysesoftware
Grundlæggende teststi:
Lyskilde → USAF opløsningskort → Linse under test → Sensor → Billedanalyse
Bemærkninger:
◆Sørg for ensartet belysning
◆Nøjagtig fokus
◆ Juster den optiske akse så tæt som muligt
◆ Undgå systemvibrationer
Trin 2: Find den klareste billedposition
Juster brændvidden eller arbejdsafstanden for at opnå optimal billedklarhed.
Dette er det mest afgørende skridt, der påvirker resultaterne.
Trin 3: Bemærk "Kan de stadig skilles ad?"
Undersøg billedet:
Hvilken gruppe, hvilket elements sorte og hvide striber kan stadig adskilles tydeligt?
Bedømmelseskriterier:
Klart skelnelige sorte og hvide striber
Striber blandet, nedtonet eller ikke kan skelnes
Det sidste genkendelige mønster repræsenterer den øvre grænse for systemets opløsning.
04 Hvordan konverteres til lp/mm?
Hver gruppe/element svarer til en fast rumlig frekvens. Konverteringsformel:
For eksempel:
◆Gruppe 5, Element 3
◆Svarer til ca. 20 lp/mm
lp/mm (linjepar/mm) = Antal sorte og hvide linjer, der kan skelnes pr. millimeter
Minimum linjebredde = Bredden af en enkelt sort eller hvid linje
Forholdet mellem de to:
05 Hvordan bestemmer man pålideligheden af testresultater?

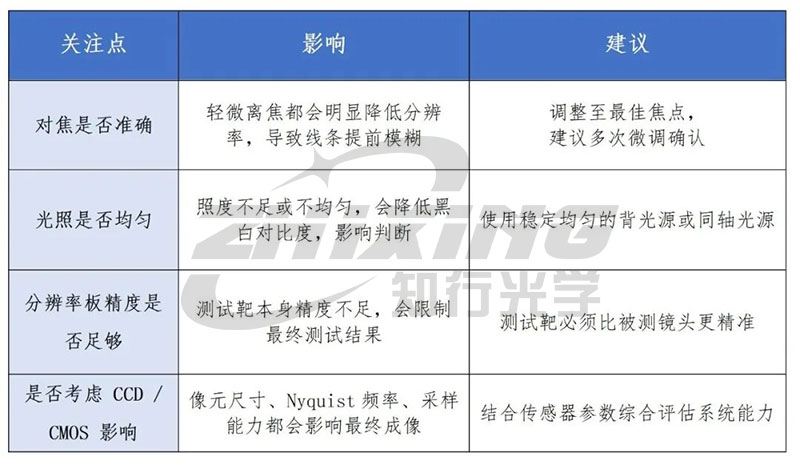

Ofte skyldes unøjagtige tests ikke linseproblemer, men snarere problemer med testmetoden.
Anbefalet læsning:
06 Hvornår er der behov for grupper med højere opløsning?
Da opløsningen af high-end linser fortsætter med at forbedres, er traditionelle gruppe 5 og gruppe 6 ikke længere tilstrækkelige.
For eksempel:
◆ Halvlederinspektionslinser
◆ Høj-NA mikroskop objektiver
◆AOI-systemer
◆ Ultrahøj pixel industriel vision
Ofte er gruppe 9 / gruppe 10 / gruppe 11 nødvendige for virkelig at måle systemets muligheder.

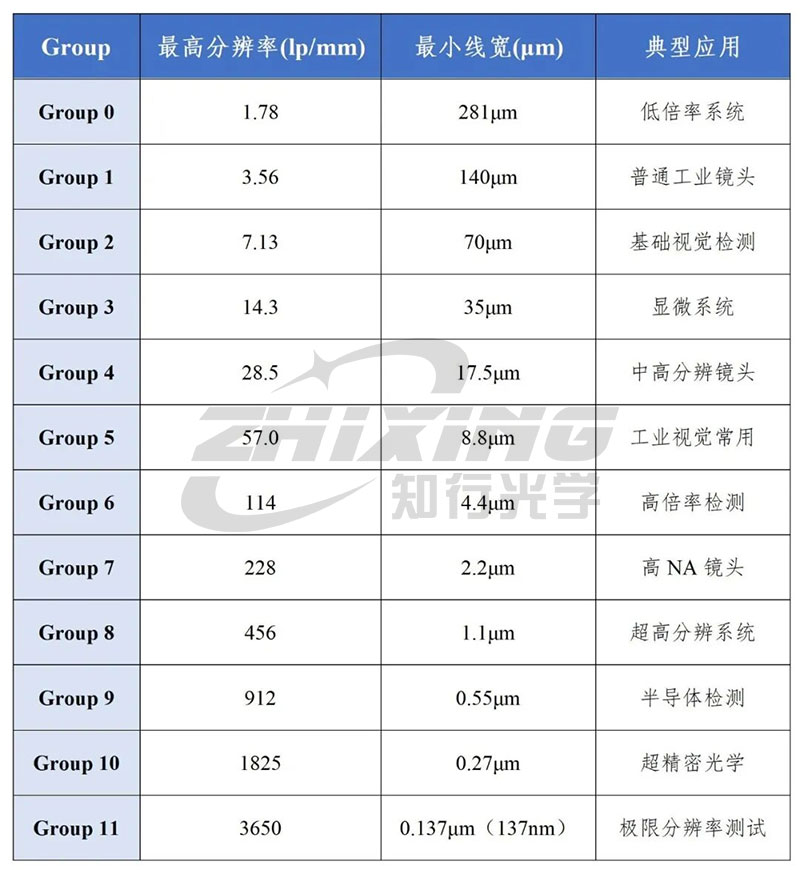

Især: USAF Group 11 (op til ca. 3500 lp/mm)
er blevet en vigtig standard for test af objektiver med ultrahøj opløsning.
Konklusion
USAF 1951 opløsningsdiagrammet er klassisk, fordi det er enkelt, intuitivt og pålideligt.
Det hjælper ikke kun med at afgøre, om en linse "ser klart", men hjælper også ingeniører med hurtigt at opdage, præcis hvor "klart" systemet kan se. At vælge det passende opløsningsdiagram og anvende de korrekte testmetoder er afgørende for at opnå virkelig pålidelige testresultater.
