CGH's "Multitasking Dilemma": Hvorfor eksisterer Stray Light? For at forstå "bærefrekvens" må vi først forstå en præmis: CGH i sig selv er et diffraktivt optisk element. Når du skinner med en lysstråle på en CGH, vil den ikke blot producere den ønskede diffraktionsrækkefølge. På grund af den fysiske optiks fundamentale love, vil den samtidig producere flere "kloner": +1-ordenen (målsignalet), du har brug for, den 0. orden, der passerer lige igennem uden diffraktion, -1-ordenen, der afbøjes til den anden side, og endnu højere ordener...

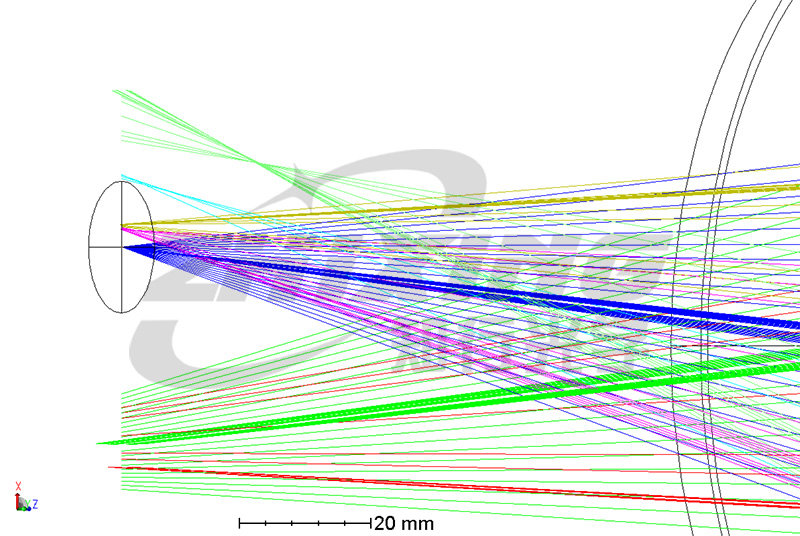

Figur 1. Lys af forskellige diffraktionsordener (blåt repræsenterer +1. orden, resten er strejflys).
I et ideelt design er det kun +1 ordenslyset, der fører information om den målte overflade tilbage til interferometeret. Men i virkeligheden vandrer 0. og 1. ordens "parasitære" ordener også formålsløst i den optiske vej. Når de først kommer ind i den optiske målingsvej, skaber de strølysinterferens. Resultatet er nedsat kontrast i interferenskanterne, slørede kanter og nogle gange endda overlejring af falsk faseinformation. Kort sagt skyldes slørede frynser ofte ikke svagt lys, men derimod overdreven støj. Hvad er en "bærefrekvens"? Indførelsen af en bærefrekvens er at løse denne "signal og støj" konflikt. Vi kan forestille os fasefordelingen af CGH som et kodet diagram, der registrerer "forminformationen for den målte overflade." "Bærefrekvensen" er en yderligere hældnings- eller defokuseringsfaktor overlejret på denne kodede information. Denne operation lyder abstrakt, men dens formål er meget ren - at give det nyttige målsignal et "nyt rum" i det rumlige frekvensdomæne. Oprindeligt er målsignalet og de ubrugelige 0. og 1. ordens herreløse lys stimlet sammen og viklet ind i frekvensspektret. Uanset hvordan du blokerer det rumligt, kan du ikke blokere det fuldstændigt. Men når først en bærefrekvens er overlejret på målsignalet, "skiftes" dets spektrum til et højere frekvensområde, hvilket skaber afstand fra de stationære interferenssignaler. Det er som at være til en larmende fest, hvor du og dine venner i første omgang overdøver støjen og ikke kan høre hinanden. Men bærefrekvensen er som at give dig og dine venner en specifik højfrekvent tone; I skifter til denne tone, som ingen andre bruger til at kommunikere, og den omgivende lavfrekvente støj bliver øjeblikkeligt en filtrerbar baggrund.

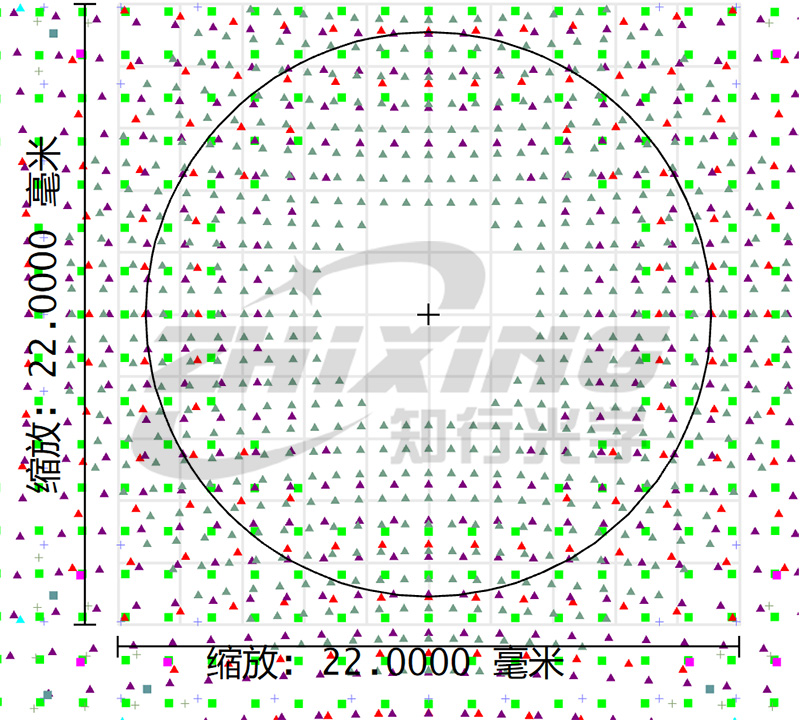

Figur 2. Ordreadskillelse ved tiltet bærefrekvens

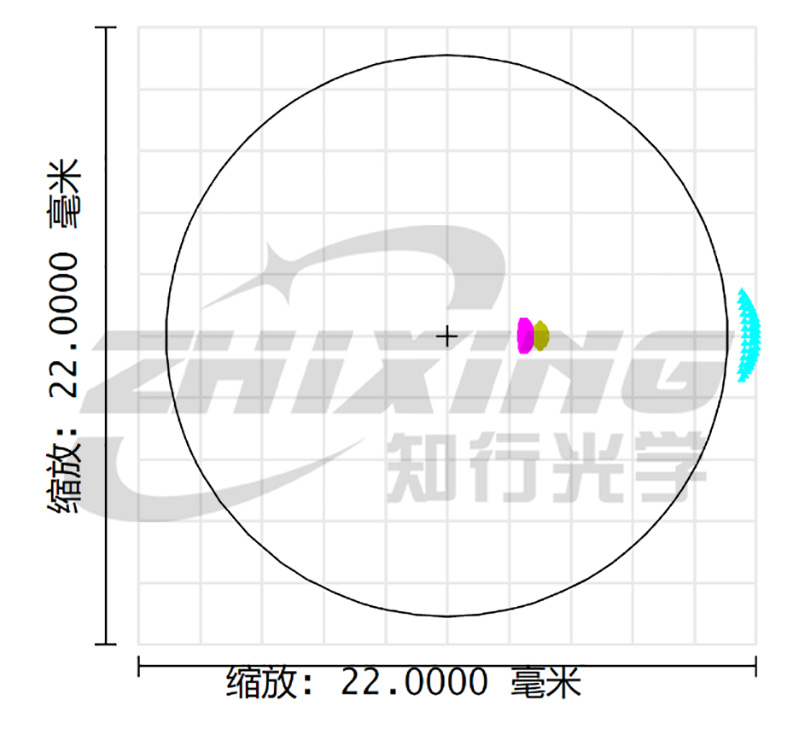

Figur 3. Adskillelse af niveauer ved defokus bærefrekvens
Når først interfererende og målsignaler er adskilt i spektret, kan efterfølgende rumlig filtrering rent og effektivt "holde vildfarent lys ude." Kunsten at filtrere: ikke jo stærkere jo bedre, men helt rigtigt. Dette er en balancekunst, om at finde det "lige rigtige" øjeblik. Hvis bærefrekvensen er for lav – overlapper spektrene for de interfererende signaler og målsignalerne stadig, hvilket skaber et sammenfiltret rod, hvilket resulterer i filtreringsfejl og slørede kanter. Hvis bærefrekvensen er for høj - er spektret tilstrækkeligt adskilt, men dette fører til ekstremt smalle linjebredder i CGH, hvilket stiller ekstremt strenge krav til mikro-nano-fabrikationspræcision. Dette betyder ikke kun en stigning i fremstillingsbesvær, men også en alvorlig indvirkning på diffraktionseffektiviteten af den faktiske CGH. I et ideelt design er det meste af energien koncentreret i +1 rækkefølgen, men hvis bærefrekvensen er for høj, kan selv en lille afvigelse i fremstillingsprocessen få lys til at lække ind i andre ordrer, hvilket væsentligt reducerer signalintensiteten. Hvor ligger ægte designfærdighed? Ved at finde den "minimum effektive bærefrekvens." Et godt design handler ikke om tilfældigt at trække værdier ud i tegnesoftware; det handler om præcist at beregne, hvordan man minimerer den overlejrede bærefrekvens og samtidig sikrer ren adskillelse af alle forstyrrende diffraktionsordrer. At opnå ren adskillelse med en lille bærefrekvens garanterer både kantkontrast og skarphed uden at lægge for stort pres på efterfølgende fremstilling og processer. Et praktisk forslag til CGH-brugere: Som CGH-bruger behøver du ikke selv at løse de komplekse bærefrekvensligninger, men det betyder ikke, at du ikke kan kontrollere detektionsresultaterne ved kilden. Hvis din CGH ofte udviser slørede frynser, dårlig kontrast eller regelmæssig baggrundsstøj under testning, efter at have udelukket optisk vej og miljøproblemer, kan du anmode om en kvantitativ analyserapport om diffraktionsordreadskillelse fra CGH-designeren eller leverandøren. Denne rapport vil klart fortælle dig: under det nuværende bærefrekvensdesign, hvor flyttes hver forstyrrende rækkefølge til, hvad er deres spektrale afstand fra målsignalet, og om de effektivt kan blokeres af det rumlige filter. Med denne rapport kan du afgøre, om CGH's "filtrerings"-design er pålideligt. Endelig, i jagten på præcision på nanometerniveau i interferometri, ligger forskellen mellem "at se klart" og "ikke se klart" ofte i en lille smule designopfindsomhed. Bærefrekvensen spiller en rolle svarende til den beskedne lystekniker i det store spektakel af præcisionstestning - den bestemmer ikke indholdet af billedet, men den bestemmer, hvor rent billedet er. Næste gang du ser et standard interferogram med skarpe konturer og en helt sort baggrund, så husk, at det ikke kun er en sejr for overfladenøjagtighed, men også en smuk kunst at frekvensfiltrere.
