01 Bølgefronttest: Bestemmelse af systemets nøjagtighed
Wavefront-testmålinger:
Den grad, hvormed bølgefronten afviger fra den ideelle tilstand, efter at lys passerer gennem systemet.
Fælles indikatorer omfatter:
◆PV (Peak-to-Trough-værdi)
◆RMS (Root Mean Square)
◆Zernike aberrationsanalyse
Det hjælper med at bestemme:
◆Sfærisk aberration
◆ Koma
◆ Astigmatisme
◆ Samling/justeringsafvigelse

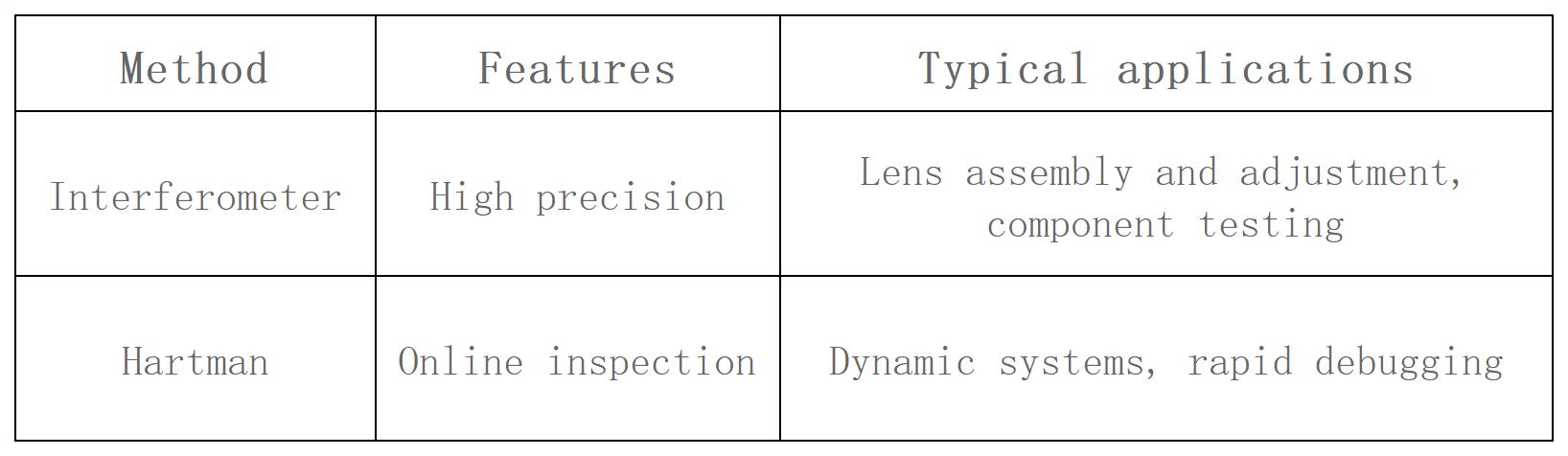

Almindelige testmetoder
02 MTF-test: At se om systemet i sidste ende kan "se klart"
MTF (Modulation Transfer Function) beskriver:
Systemets evne til at bevare billeddetaljer og kontrast.
En højere MTF indikerer et klarere billede.
Sammenlignet med bølgefronten er MTF tættere på det endelige resultat set af kunden.

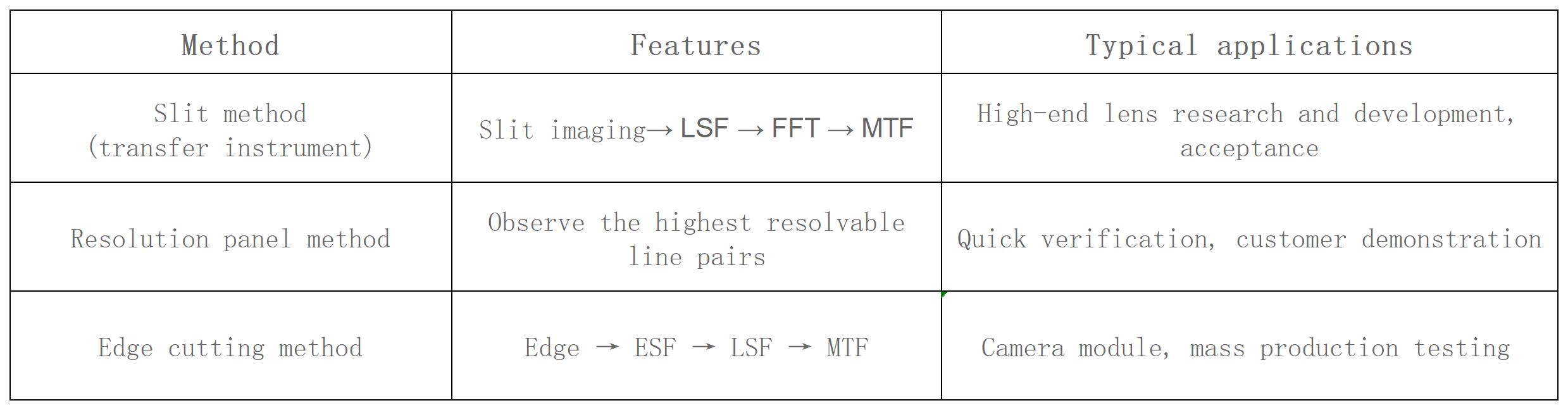

Almindelige MTF-testmetoder
Blandt dem hører Trioptics-systemet, der almindeligvis omtales i industrien, typisk til Slit Scan Method, som i øjeblikket er en af standardmetoderne til at teste high-end linser.

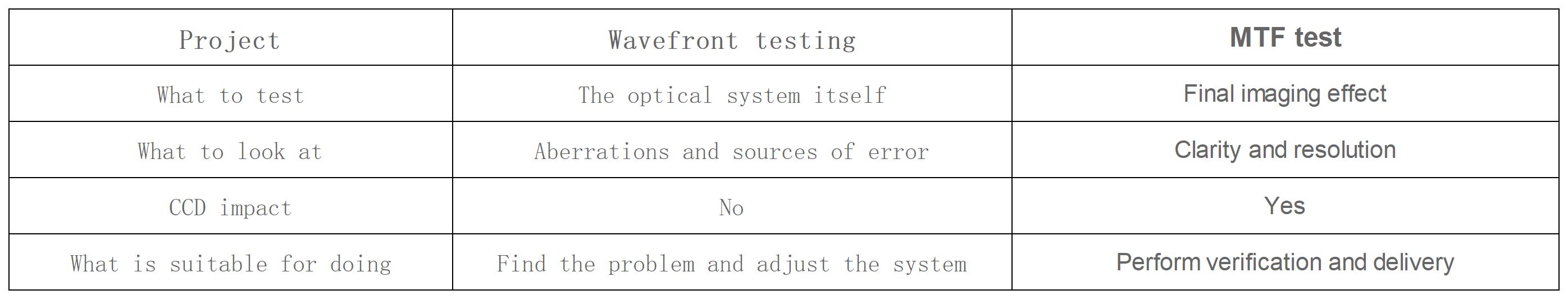

03 Wavefront vs. MTF: Hvad er forskellene?
Kort sagt:
Wavefront fortæller dig "hvorfor det er uklart"; MTF fortæller dig "om det er klart eller ej."
04 Kan de to konverteres til hinanden?
Teoretisk, ja, fordi: Bølgefront → PSF → MTF, hvilket betyder, at bølgefrontdata kan bruges til at udlede den teoretiske MTF.
Men i virkeligheden: den faktiske MTF er også påvirket af følgende:
◆CCD/CMOS-pixelstørrelse
◆Sampling frekvens
◆Mikrolens struktur
◆Fejl ved montering og justering
◆Elektronisk støj
Derfor: Wavefront-data giver teoretisk ydeevne; MTF måler den faktiske systemydelse.

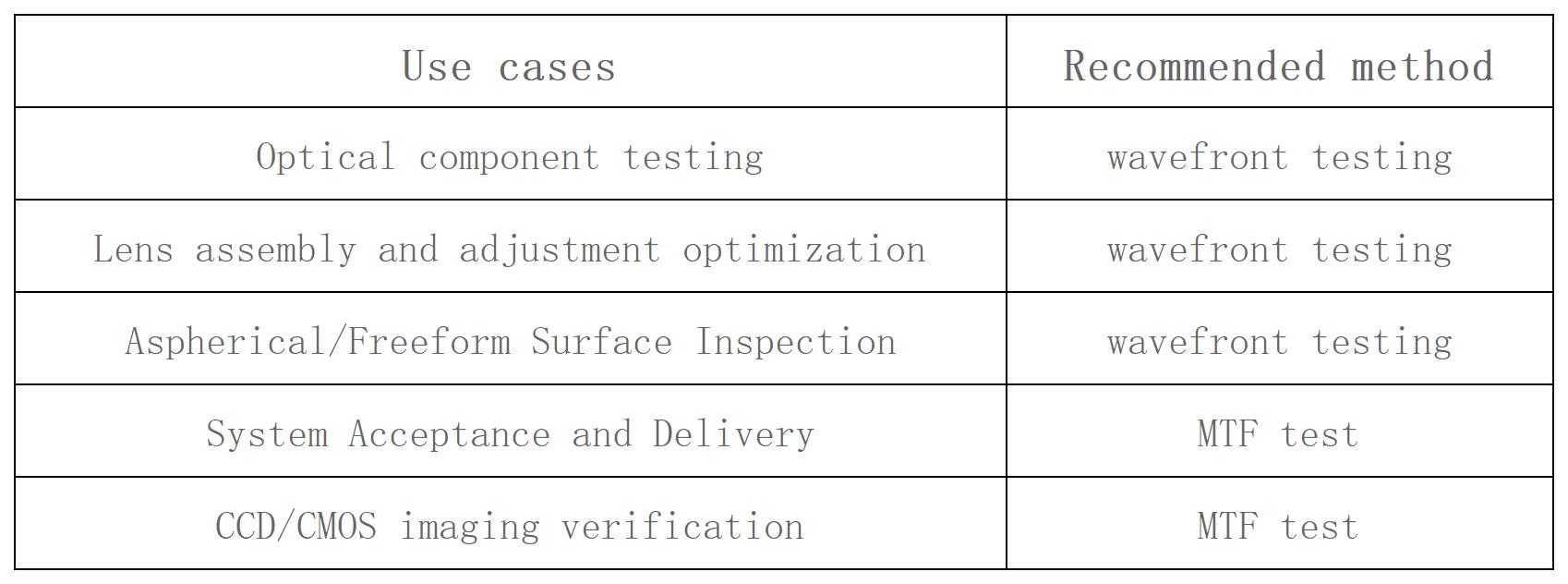

05 Hvornår skal man måle bølgefronten? Hvornår skal man måle MTF'en?
Bedste praksis involverer typisk først at optimere systemet ved hjælp af bølgefronttest og derefter validere resultaterne ved hjælp af MTF (Mean Transform Factor).
Konklusion
Wavefront-test og MTF-test er ikke erstatninger, men komplementære.
Wavefront test er et diagnostisk værktøj; MTF er det endelige svar.
En virkelig omfattende systemkvalitetsevaluering kræver en kombination af begge.
Kun på denne måde kan vi virkelig opnå:
Fra "teoretisk fremragende" til "praktisk talt klar forståelse."
