Ningbo Zhixing Optical Technology Co., Ltd.undersøger hvordanCGH Nul Correctorsforbedre asfære-testnøjagtigheden ved at fungere som diffraktive nullinser, hvilket hjælper optiske industrier med at opnå mere pålidelige måleresultater.
Asfæriske optiske komponenter bliver stadig vigtigere i industrier som maskinsyn, halvlederudstyr, præcisionsinstrumenter, rumfartsoptik og avancerede billeddannelsessystemer. I modsætning til traditionelle sfæriske linser kan asfærer korrigere optiske fejl mere effektivt, samtidig med at systemets størrelse og vægt reduceres. Men deres komplekse buede overflader skaber også udfordringer under inspektion og kvalitetskontrol.
Traditionelle testmetoder har ofte svært ved at måle asfæriske overflader, fordi krumningen ændres kontinuerligt over linsen. Selv små målefejl kan påvirke ydeevnen af det endelige optiske system. Dette har skabt en stigende efterspørgsel efter avancerede testteknologier, der kan give højere præcision og samtidig bevare effektiviteten.
Ningbo Zhixing Optical Technology Co., Ltd. fokuserer på optiske præcisionskomponenter og skræddersyede optiske løsninger, herunder maskinsynskalibreringstavler, optiske glaslinelinealer, fotomasker og avancerede optiske mikro-nano-behandlingsprodukter. Dens ekspertise inden for optisk design og præcisionsfremstilling understøtter udviklingen af teknologier, der løser disse måleudfordringer.

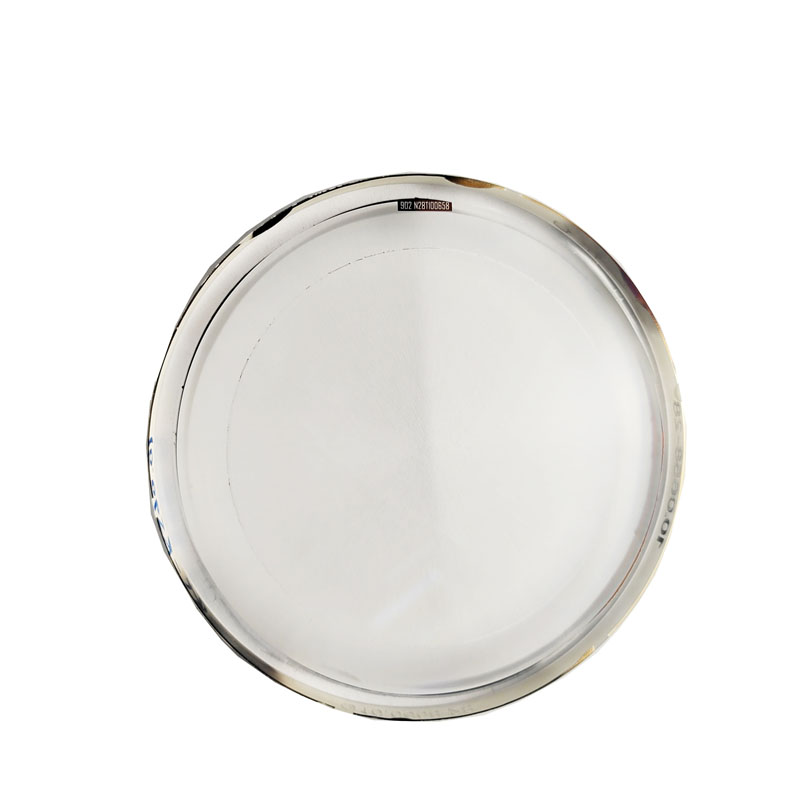

En computer-genereret hologram (CGH) nul-korrektor er et specialiseret optisk element designet til at kompensere for den unikke form af en asfærisk overflade under testning. Enkelt sagt fungerer det som en tilpasset optisk oversætter, der hjælper testudstyr med at "se" en asfære, som om det var en standard referenceoverflade.
Når et interferometer tester en sfærisk linse, danner det reflekterede lys naturligt et forudsigeligt mønster. Men når man tester en asfære, bliver den reflekterede bølgefront meget mere kompliceret. Et CGH-element introducerer et præcist beregnet diffraktionsmønster for at ændre lysbanen, hvilket gør det muligt for målesystemet at sammenligne den faktiske overflade med det ideelle design.
Denne funktion tilladerCGH Nul Correctorsat tjene som diffraktive nullinser (DNL), hvilket skaber et kontrolleret optisk miljø, hvor komplekse asfæriske former kan måles med enestående nøjagtighed.
En diffraktiv nullinse er ikke afhængig af traditionel glaskrumning alene. I stedet bruger den mikroskala diffraktionsstrukturer skabt gennem avanceret optisk behandling. Disse strukturer manipulerer indkommende lysbølger i overensstemmelse med et designet mønster.
Arbejdsprocessen kan forstås i tre trin:
| Testfase | Funktion af DNL-teknologi | Fordel |
|---|---|---|
| Optisk designberegning | Skaber et diffraktionsmønster, der matcher den asfæriske overflade | Sikrer præcis måleforberedelse |
| Lysbølgekorrektion | Justerer teststrålen gennem diffraktionseffekter | Reducerer optiske målefejl |
| Overfladesammenligning | Sammenligner målte resultater med de originale designdata | Giver pålidelig kvalitetsevaluering |
Sammenlignet med konventionelle optiske kompensationsmetoder tilbyder CGH-baserede løsninger større fleksibilitet, fordi diffraktionsmønsteret kan tilpasses til forskellige asfæriske geometrier.
Optiske systemer af høj kvalitet afhænger i høj grad af nøjagtig overflademåling. En lille afvigelse i en optisk komponent kan påvirke billedets klarhed, positioneringsnøjagtighed eller systemstabilitet.
For eksempel i maskinsynsudstyr påvirker kalibreringsnøjagtigheden direkte billedgenkendelsens ydeevne. I halvlederinspektionssystemer påvirker optisk præcision evnen til at detektere ekstremt små funktioner. For forskningsinstrumenter sikrer pålidelig måling, at optiske designs fungerer efter forventningerne.
Ningbo Zhixing Optical Technology Co., Ltd. kombinerer optiske systemdesignevner med præcisionsbehandlingserfaring for at understøtte skræddersyede løsninger til forskellige applikationskrav. Virksomhedens tekniske team har erfaring med optisk design, asfærisk overfladebehandling og CGH-produktion, hvilket hjælper med at løse de udfordringer, der er involveret i avanceret optisk inspektion.
Vedtagelsen af CGH-teknologi giver flere praktiske fordele:
Fordi diffraktionsmønsteret er designet i overensstemmelse med den nøjagtige overfladeform, kan testprocessen identificere små afvigelser mellem den fremstillede komponent og det originale optiske design.
Hver asfærisk overflade kan have forskellige parametre. I modsætning til standard testværktøjer kan CGH-løsninger udvikles efter specifikke optiske krav, hvilket gør dem velegnede til forskellige præcisionskomponenter.
Nøjagtig test reducerer gentagne justeringer under optisk produktion og hjælper ingeniører med at verificere design mere effektivt.
Efterhånden som optiske produkter bliver mindre og mere sofistikerede, bliver præcisionsmålingsteknologier afgørende for at opretholde ensartet ydeevne.
Efterspørgslen efter avanceret optisk måling fortsætter med at vokse sideløbende med udviklingen inden for automatisering, intelligent fremstilling og højopløsningsbilleddannelse. Flere industrier bevæger sig mod kompakte optiske systemer, der kræver komplekse linsedesigns, hvilket øger vigtigheden af pålidelige asfære-testmetoder.
ModerneCGH Nul Correctorsgive en praktisk tilgang ved at kombinere computerdesignet diffraktionsteknologi med præcisionsoptisk fremstilling. De bygger bro mellem teoretisk optisk design og produktionsinspektion i den virkelige verden, hvilket giver ingeniører mulighed for at vurdere komplekse overflader med større selvtillid.
Fremtidige udviklinger inden for optisk behandling, beregningsdesign og mikro-nano-fabrikation forventes at forbedre mulighederne for diffraktiv optisk test yderligere. Teknologier såsom maskinsynskalibreringstavler, præcisionsmål og optiske målekomponenter vil fortsat spille en vigtig rolle i at understøtte disse fremskridt.
Efterhånden som optiske systemer fortsætter med at udvikle sig, er nøjagtig måling fortsat en nøglefaktor for at opnå pålidelig ydeevne. CGH-baseret diffraktiv nullinseteknologi giver en effektiv løsning til test af udfordrende asfæriske komponenter, hvilket gør avanceret optisk inspektion mere tilgængelig og praktisk.
Med sit fokus på optiske enheder, præcisionsbehandling og tilpassede løsninger fortsætter Ningbo Zhixing Optical Technology Co., Ltd. med at bidrage til udviklingen af optiske teknologier. Dets produkter, herunderCGH Nul Correctors, Machine Vision Calibration Boards, Optical Glass Line Rulers og Photomasks, afspejler virksomhedens forpligtelse til at understøtte højere standarder inden for moderne optisk måling og fremstilling.
