I. The Invisible Surface Shape Killer: Den uundgåelige "Projection Distortion"
Når man diskuterer præcisionskorrektion af CGH (Computational Hologram), forveksler mange kolleger let to begreber: det ene er den geometriske forvrængning forårsaget af designet af den optiske vej, og den anden er den direkte skrivepositionsfejl i selve litografiudstyret. I virkeligheden er der tale om to helt forskellige "bag kulisserne-chauffører".
Direkte-skrive-positionsfejl refererer til den fysiske positionsafvigelse forårsaget af mekanisk bevægelse eller koordinatsøm under nanoskalagravering i en litografimaskine eller elektronstråle-direkte-skrivetrin. Dette tester produktionsudstyrets hardwareegenskaber.
Den forvrængning, vi vil fokusere på i dag, eksisterer udelukkende inden for CGH's optiske vejdesign.
Ved inspektion af højordens asfæriske eller friformede overflader, på grund af de store vinklede, ikke-aksiale karakteristika ved det optiske vejdesign, producerer strålen, der projiceres på CGH-substratet, naturligt en geometrisk ikke-lineær strækning eller kompression, der ligner et "funhouse-spejl". Når først denne designforvrængning eksisterer, vil den forårsage "rumlig deformation" af diffraktionskanterne på CGH.
1. Essensen af bølgefronttransformation og koordinattransformation
Kerneopgaven for CGH er at konvertere den standard sfæriske bølge (eller plane bølge) output fra interferometeret til en bølgefront, der perfekt matcher den asfæriske overflade, der måles. For at opnå denne komplekse bølgefronttransformation dannes der et komplekst, ikke-lineært kortlægningsforhold mellem de individuelle pixels på interferometerdetektoren og deres faktiske positioner på den målte overflade.
2. Visuelle manifestationer af projektionsforvrængning
Denne ikke-lineære kortlægning fører direkte til projektionsforvrængning. Ved ingeniørinspektion viser det sig visuelt som en forvrængning af geometrien af den målte komponent i resultaterne. For eksempel:
◆ Et spejl, der faktisk er cirkulært, vises som en ellipse i de interferometriske testresultater;
◆ Et spejl, der faktisk er firkantet, vises som et trapez i resultaterne.
Kvantitativt eksempel: Undersøgelser viser, at for asfæriske overflader med store afvigelser kan "forstørrelsesafvigelsen ved forskellige radiale positioner" forårsaget af CGH billeddannelsesforvrængning maksimalt nå 2,7:1! Denne størrelse overstiger langt toleranceområdet for almindelige optiske komponenter.
3. Fatal negativ indvirkning på aberrationsanalyse
Denne forvrængning forvrænger ikke kun overfladebilledet, men mere alvorligt forvandler den lavordens aberrationer til betydelige højordens aberrationer. Det betyder, at den overfladefejlanalyse, som interferometeret giver, er fundamentalt forkert. Brug af disse fejlagtige data til at vejlede CNC-poleringsmaskiner vil føre til forkerte beslutninger om formkorrektion.

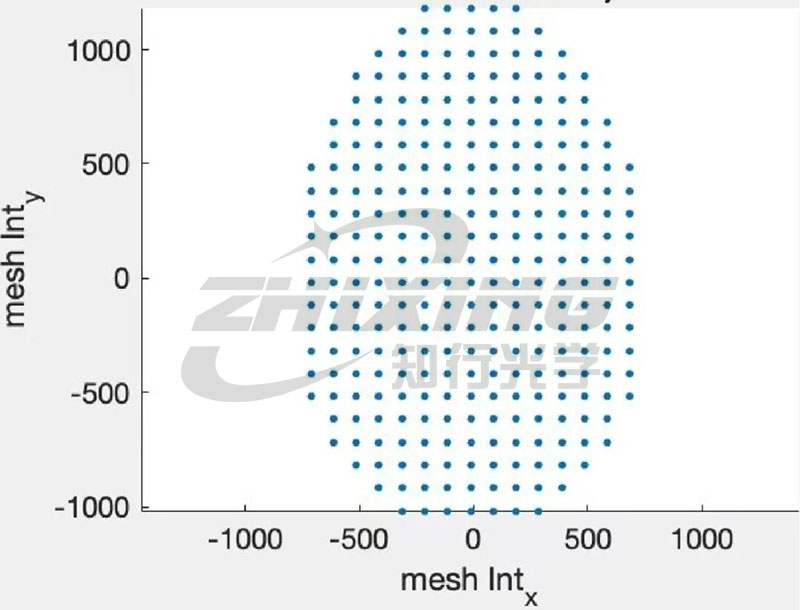

Interferometerdetektion af punktfordeling i et mønster

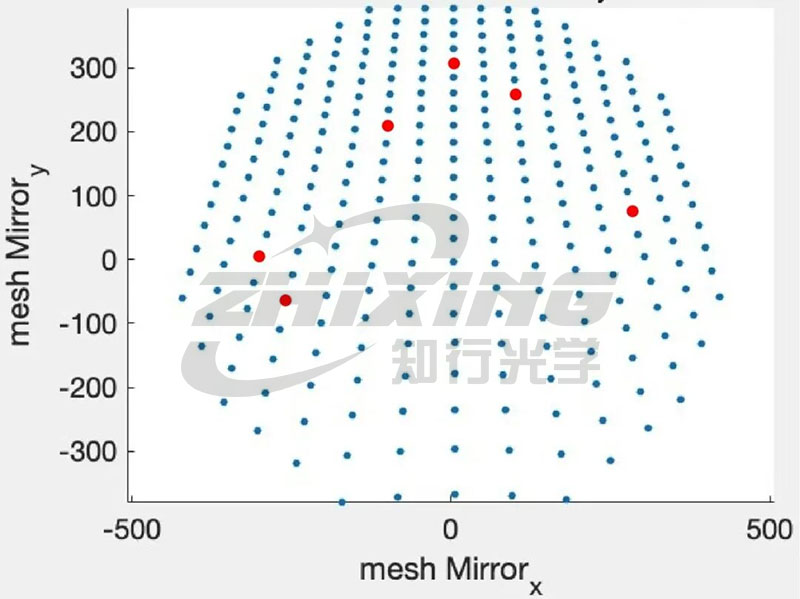

Punktfordeling på den asfæriske overflade, der skal måles
II. Afvisning af ineffektiv polering: Forvrængningskorrektion er den eneste nøgle til at overvinde flaskehalse i asfærisk overfladebearbejdning
Ved ultrapræcisionsfremstilling kan ukorrigeret forvrængning ved inspektionskilden udløse en fatal kædereaktion:
1. Manglende evne til at konvergere overfladeform: På grund af indførelsen af højere ordens aberrationer, øges fejlen af komponenter i specifikke frekvensbånd i stedet for at falde med hver poleringscyklus, hvilket fører til en ond cirkel i bearbejdningen.
2. Spildt maskintid: CNC-poleringsmaskiner bruger en betydelig mængde tid på at "reparere" ikke-eksisterende, forvrængede fejl, hvilket resulterer i ekstremt lav maskinudnyttelse.
3. Skarpt fald i udbytte: For asfæriske overflader med høj numerisk blænde (NA) eller komplekse friformede overflader kan selv små geometriske deformationer forårsage, at hele det optiske system ikke opfylder ydeevnestandarderne.
Kort sagt giver CGH-inspektion uden forvrængningskorrektion kun et forvrænget overfladeformbillede. Kun gennem streng forvrængningskorrektion, grundig korrektion af den ikke-lineære koordinattransformation forårsaget af fysiske principper, kan overfladeformdataene målt af interferometeret være nøjagtige. Først da kan værktøjsmaskinen "pege og skyde" og opnå en virkelig præcis kompensation.

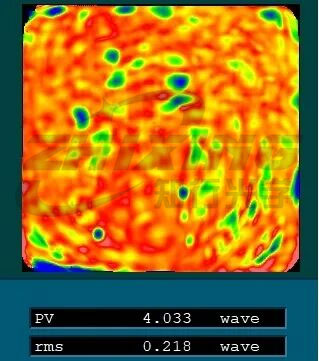

Test data før forvrængningskorrektion (spejlet er firkantet).
Testdata efter forvrængningskorrektion (spejlet er firkantet).
III. Forfølger absolut præcision, mens du også stræber efter ultimativ effektivitet

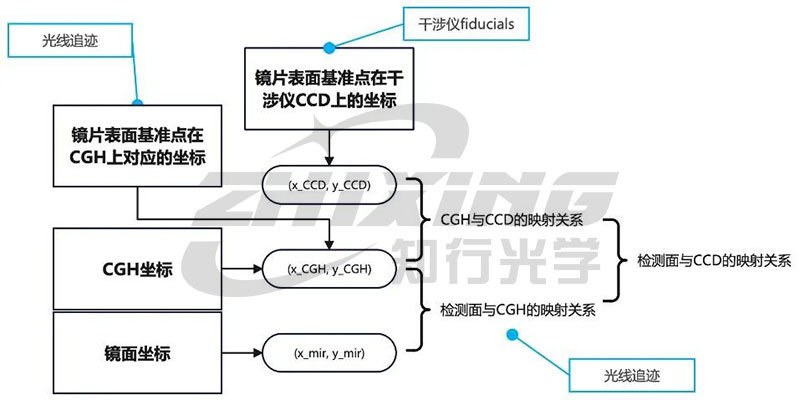

Tidligere tøvede mange optiske producenter med at implementere forvrængningskorrektion, fordi traditionelle metoder var afhængige af højpræcisions koordinatmålemaskiner (CMM'er) til at måle hver linje og punkt individuelt. Dette krævede ikke kun betydelige udstyrsinvesteringer, men indebar også en besværlig og tidskrævende testproces, hvor sekundær fastspænding introducerede nye positioneringsfejl. For fuldstændigt at løse dette industrismertepunkt, forudreserverede vi markører med faste koordinater inden for justeringsområdet omkring hoved-CGH-området og brugte efterfølgende avancerede strålesporingsalgoritmer til in-situ forvrængningskorrektion. Denne opgradering integrerer fuldstændigt forvrængningskorrektion i den daglige inspektionsproces:
◆ Eliminerer behovet for traditionelle CMM'er, fjerner komplekse offline målinger og fastspændingsfejl;
◆ Direkte geometrisk rekonstruktion baseret på strålesporing forbedrer inspektions- og korrektionseffektiviteten markant, samtidig med at den sikrer absolut korrektionsnøjagtighed, hvilket sikrer, at højpræcisions asfærisk overfladeinspektion ikke længere er en flaskehals for produktionskapaciteten på produktionslinjen.

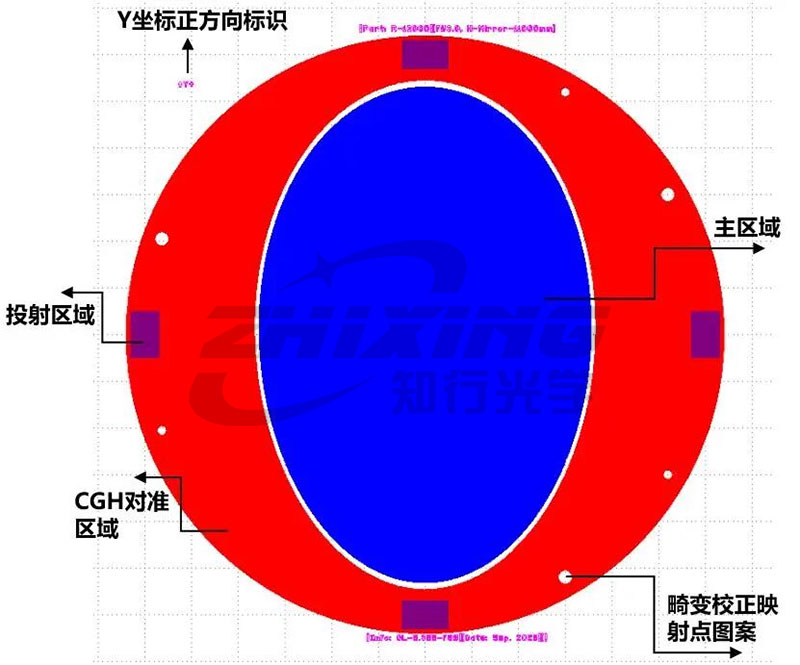

CGH overordnet layoutdiagram

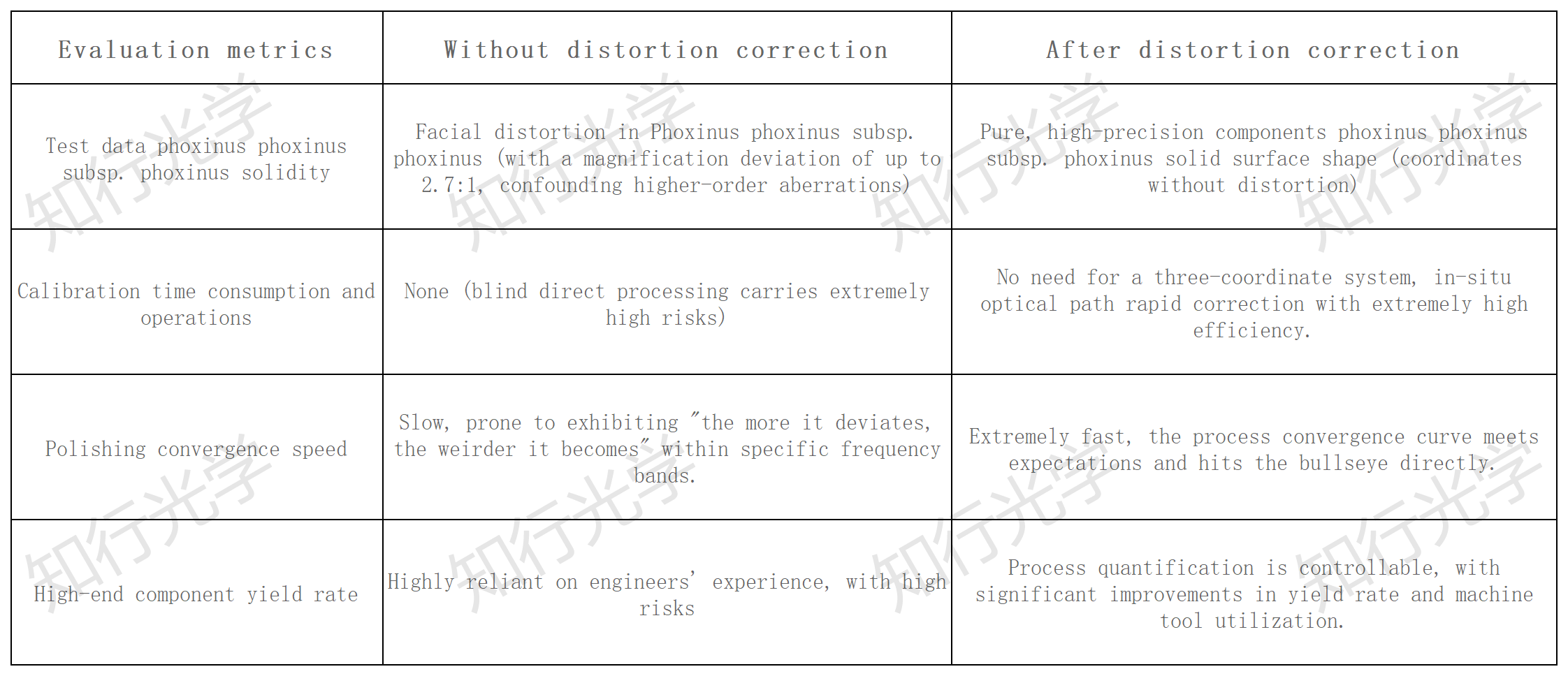

IV. Den dobbelte kamp om effektivitet og præcision: Hvor stor er forskellen mellem at udføre og ikke udføre kalibrering?
V. Vælg højkvalitets CGH'er for at sikre, at hvert poleringstrin er effektivt
Den næste fase af præcisionsoptisk fremstilling handler om absolut præcision, men endnu vigtigere, om kontrol af spildmængder og produktionseffektivitet.
Som din CGH-tilpasningsekspert kan hver CGH, vi leverer, ikke kun prale af mønsterkvalitet på mikro-nano-niveau, men leveres også som standard med en højpræcision, højeffektiv forvrængningskorrektionsløsning. Vi bruger teknologisk innovation til at forenkle processer og øge præcisionen i dit værksted.
Afvis ineffektiv polering og sig farvel til bearbejdningsafvigelser. Lad os bruge virkelig præcise og effektive "linealer" til at beskytte din højpræcise optiske behandling!
