Eksempel 1: Parametrene for det cylindriske spejl er vist i figur 1: D1=40 mm, D2=30 mm, R=60 mm, rektangulært.

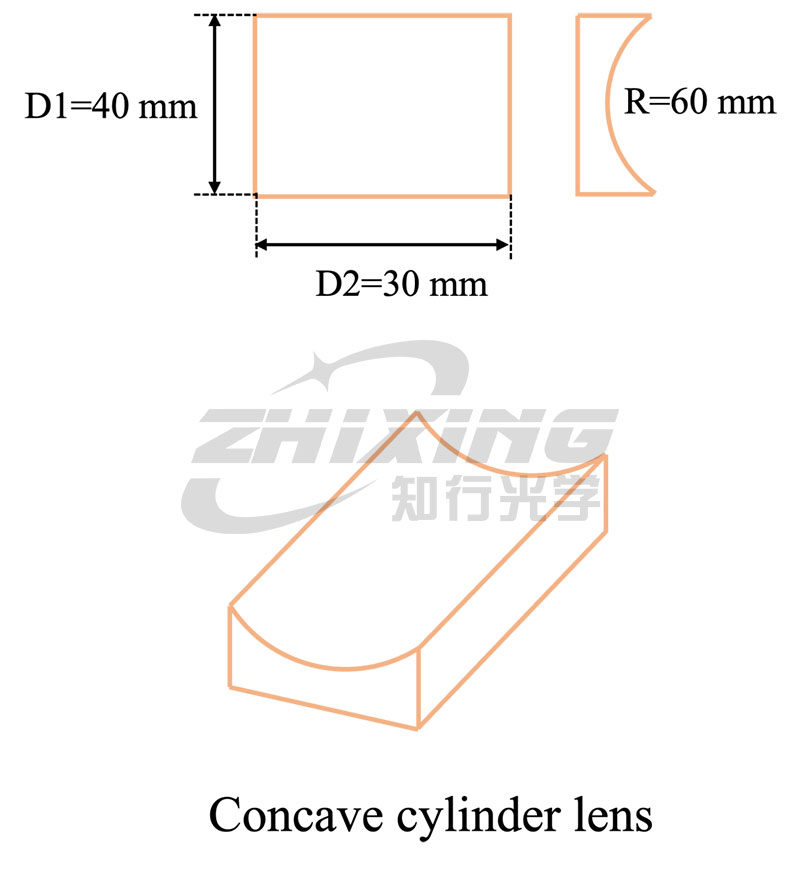

Figur 1: Skematisk diagram af konkave overfladeparametre
Baseret på parametrene ovenfor, indtast de relevante parametre (R, type, D1, D2, Shape) i det røde felt på valgwebsiden, som vist i figur 2. Værktøjet vil automatisk beregne det tilgængelige Fno-område for den tilsvarende model (grøn boks):
Figur 2: Parameterinput og Fno-beregningsoutput
Baseret på den grønne boks ovenfor anbefales seks modeller (se bilag 1 tabel):
2-tommer: ZX2100, ZX2150
3-tommer: ZX3100, ZX3150
4-tommer: ZX4100
6 tommer: ZX6100
Eksempel 2: Cylindriske spejlparametre er som følger: D1=30 mm, D2=40 mm, R=60 mm, rektangulær.
W (afstanden fra CGH's bagside til cylinderens toppunkt) bestemmes ud fra kundens faktiske optiske vej.

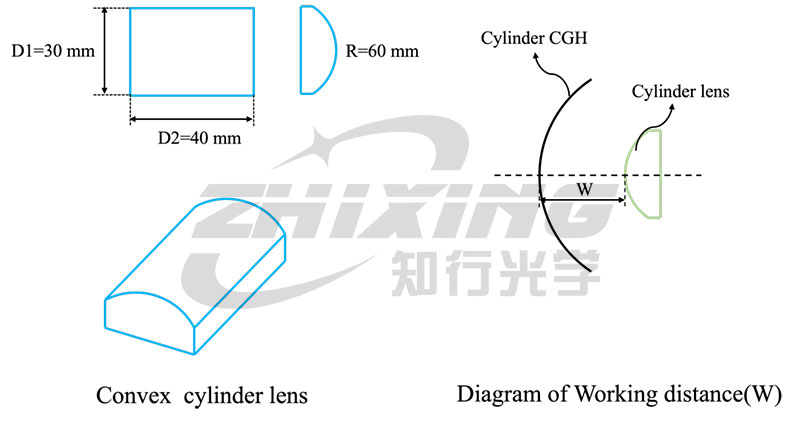

Figur 1: Skematisk diagram af konvekse overfladeparametre
Baseret på parametrene ovenfor skal du indtaste de relevante parametre (R, type, D1, D2, Shape, W) i det røde felt på valgwebsiden, som vist i figur 2. Værktøjet vil automatisk beregne det tilgængelige Fno-område for den tilsvarende model (grøn boks):

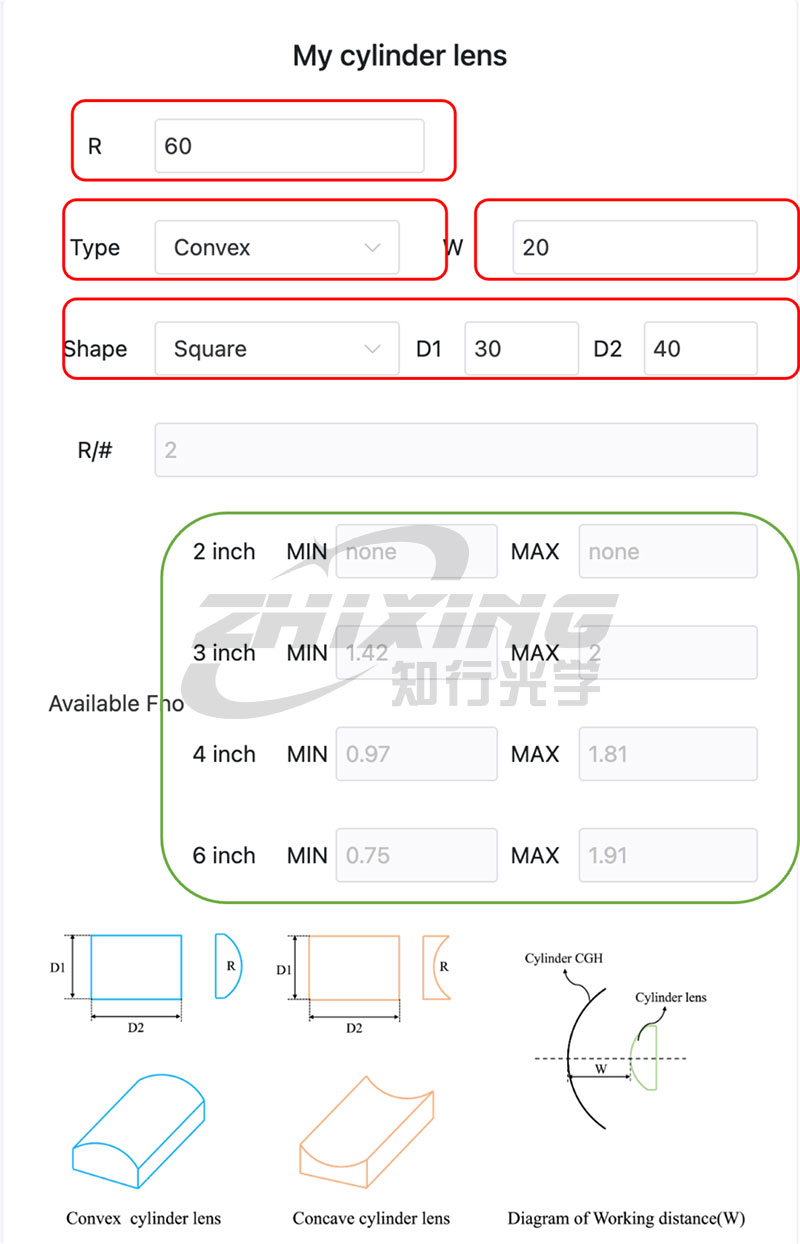

Figur 2: Konveks overfladeparameterinput og Fno-beregningsoutput
Baseret på den grønne boks ovenfor anbefales seks modeller (se tabel i bilag 1):
2-tommer: Ingen
3-tommer: ZX3150, ZX3200
4-tommer: ZX4100, ZX4150
6-tommer: ZX6100, ZX6150
