Trin 1: Bekræft interferometerstørrelsen og standardspejlet F/# CGH er ikke uafhængig; det skal bruges sammen med interferometeret. Først skal du bekræfte interferometerets blændestørrelse (normalt 4 tommer eller 6 tommer). Mere afgørende er F/# for standardspejlet (TS) vigtig. CGH er designet baseret på specifikke konvergerende eller divergerende bølgefronter. Hvis dit standardspejls F/# ikke matcher designkravene, kan bølgefronten ikke kobles korrekt, og du kan muligvis ikke engang finde en lysplet. Ekspertråd: Før du starter, skal du sørge for at tjekke instruktionsmanualen for at sikre, at TS-spejlets F/# er lidt mindre end CGH'ens påkrævede F/#. Trin 2: Bestem forsiden og bagsiden af CGH CGH er et stykke kvartsglas belagt med en kromfilm eller ætset med mikro/nano-strukturer, og det har en strengt defineret for- og bagside.
● Princip: Den grafiske side af CGH (siden med det ætsede mønster) skal vende mod spejlet, der testes.
● Identifikationsmetode: Observer markeringerne på siden af glasset, eller brug lysreflektion til at observere det overlejrede billede af mønsteret. Hvis det placeres baglæns, vil lyset først passere gennem det tykke kvartssubstrat, hvilket giver unødvendige aberrationer, hvilket medfører, at testresultaterne bliver fuldstændigt ugyldige.

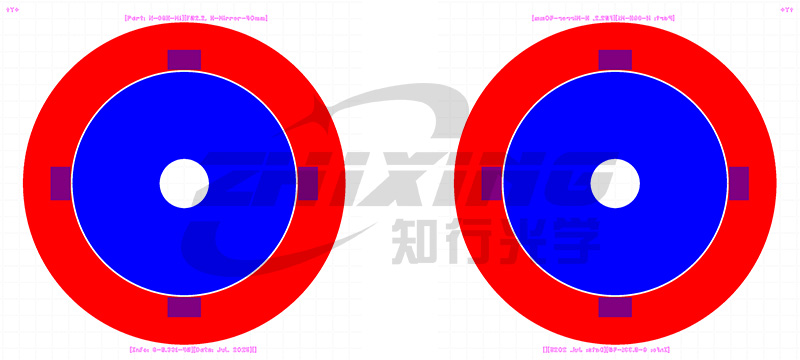

CGH set forfra (venstre), CGH set bagfra (højre)

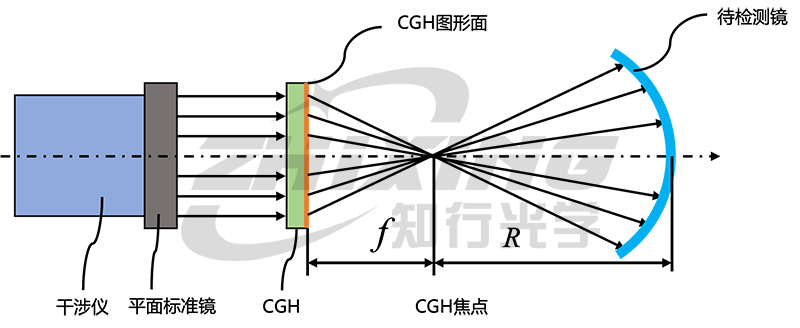

CGH-detektering optisk vej (mønster, der vender mod spejlet, der skal testes)
Trin 3: Find "Koordinaterne" og identificer Y+-markøren. CGH er ikke kun en linse, men også en fysisk koordinatreference. For at sikre, at testresultaterne stemmer overens med designdokumenterne (såsom en Zemax-model), skal testkoordinatsystemet bestemmes. Standard CGH-overflader er ætset med koordinatmarkeringer, normalt Y+-mærket. Når du installerer den i rammen, skal du sikre dig, at Y+-mærket er på linje med den angivne retning af støtten. Først når koordinatsystemet er justeret, giver den efterfølgende stillingsjustering mening.

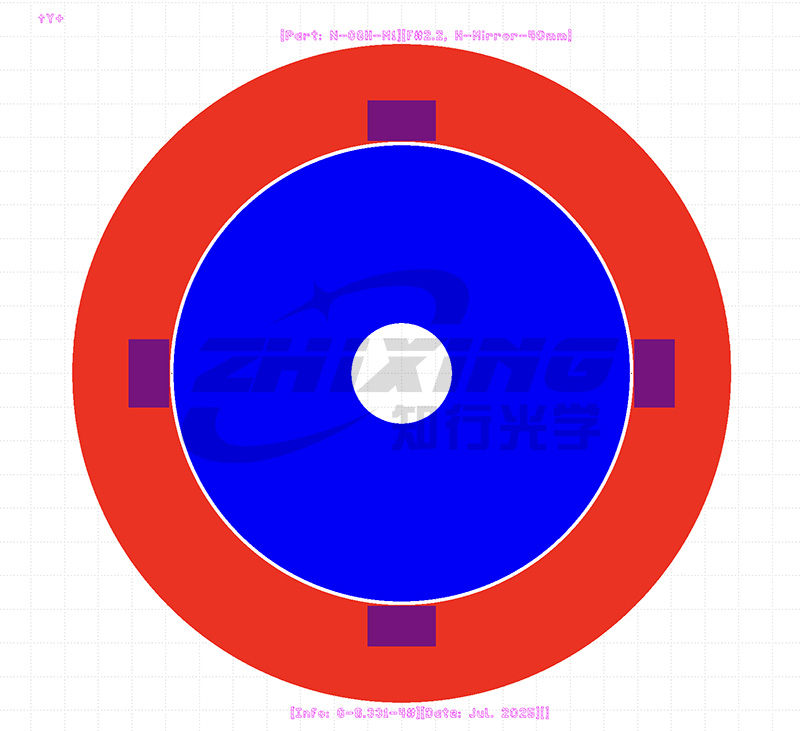

CGH koordinatsystem identifikator (øverst venstre Y+)
Trin 4: Placering af CGH og brug af "Fokusblokering" til at bestemme offset. Efter at have placeret CGH'en i den optiske sti i henhold til designtegningerne, finder begyndere ofte meget strølys i den optiske sti. På dette tidspunkt er "fokal blokering" din livredder. Vi placerer et lille hul eller en lysblokerende plade ved designfokuspunktet for CGH og bruger den til: 1. Bestem offset: Dette er den mest intuitive fysiske skala. Observer, om referencelyset udsendt af interferometeret og det returnerede lys konvergerer i midten af det lille hul. Hvis den returnerede lysplet afviger, indikerer det, at der er en betydelig offset i stillingen. Ved at justere 5D-justeringsrammen for præcist at justere lyspunktet ind i det lille hul, kan systemet initialt justeres. 2. Rumlig filtrering: Den lysblokerende plade kan effektivt bortfiltrere uønsket diffraktionsrækkefølge herreløst lys, rense interferensfeltet og gøre frynserne klare og lette at læse. Trin 5: Finjustering af stillingen for at minimere rester. Det sidste trin er at placere og justere spejlet under test. Ved at bruge interferometerets assisterede justeringsområde, efter indledningsvis at justere feedback-lyspunktet på spejlet under test med hovedpunktet på CGH, skifter systemet til detekteringstilstand. Den operationelle logik på dette tidspunkt varierer afhængigt af spejltypen:
● Koaksial asfærisk: Fokus er på at justere frynserne til deres sparsommeligst mulige. Gennem finjustering minimeres den tilsvarende koma og kraft for at sikre perfekt justering mellem spejlet og den optiske akse.
● Asfærisk uden for aksen: Logikken er lidt anderledes, idet den fokuserer på at sikre, at lyspletten fuldstændigt dækker området under test, mens RMS (root mean square error) minimeres. Konklusion: CGH-test er et spil "fra groft til fint." Fra "millimeter-niveau"-positionering af pinhole-justering til "mikrometer-niveau"-konvergens af hjælpelyspunktet, og derefter til "nanometer-niveau" finjustering for at minimere aberrationer, er hvert standardiseringstrin for den ultimative præcision.
