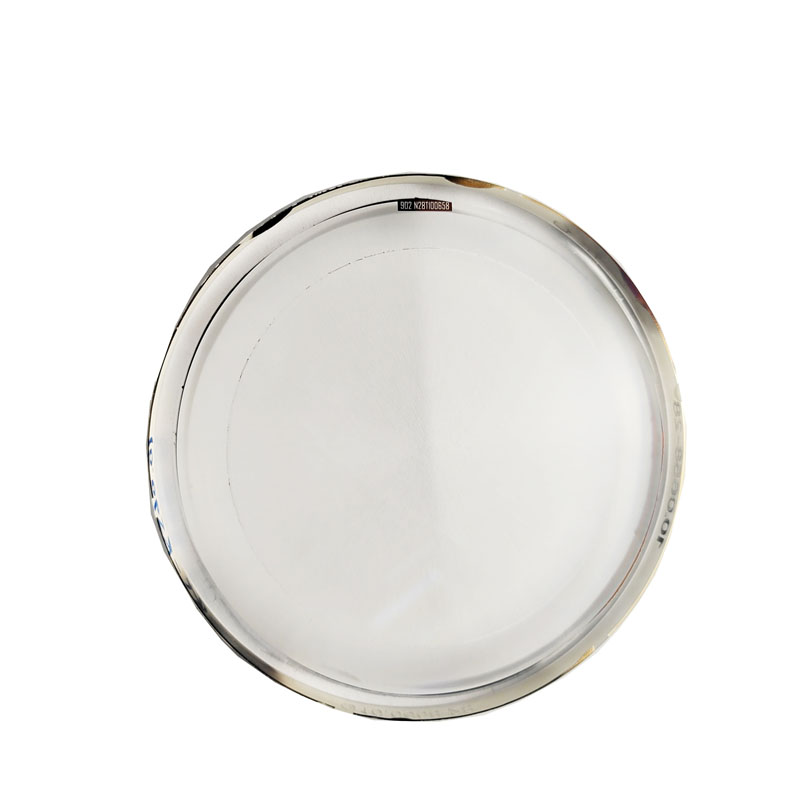

CGH Nul Correctors(Computer-Generated Hologram Null Correctors) er avancerede optiske testenheder, der bruges til at måle og korrigere aberrationer i præcisionsoptiske systemer, såsom asfæriske og friformede linser eller spejle. De anvender diffraktionsbaseret teknologi til at generere bølgefronter, der perfekt matcher den ideelle form af den optiske komponent, der testes, hvilket muliggør meget nøjagtig nul-test.
CGH Nul Correctors fungerer ved at bruge et computergenereret hologram - et præcisionsdiffraktionsgitter - til at producere en referencebølgefront. Når laserlys passerer gennem CGH, diffrakterer det for at skabe en bølgefront, der svarer til det omvendte af testoptikkens forventede aberration. Eventuelle afvigelser mellem denne referencebølgefront og den faktiske bølgefront, der reflekteres fra testoverfladen, fanges af en detektor, såsom et interferometer. Disse afvigelser analyseres for at kvantificere fejl i den optiske overflade.
Nøgle arbejdsprincipper omfatter:
Bølgefront Matching: CGH genererer en brugerdefineret bølgefront, der "nullerer" den ideelle form af testoptikken, hvilket gør den reflekterede bølgefront til en flad eller simpel sfærisk reference for nem måling.
Diffraktionsbaseret kalibrering: Hologrammet er designet med præcise mønstre, der dirigerer lyset ind i bestemte rækkefølger, med den første diffraktionsrækkefølge brugt til test.
Fejlkortlægning i høj opløsning: Interferometriske data giver detaljerede overfladefejlprofiler, hvilket muliggør korrigerende polering eller justering.
VoresCGH Nul Correctorser konstrueret til maksimal præcision og kompatibilitet med industristandard interferometre. Nedenfor er de vigtigste produktparametre:
Nøglefunktioner:
Diffraktionseffektivitet > 35 % i første orden
Sub-nanometer bølgefront nøjagtighed
Kompatibel med bølgelængder på 632,8 nm (HeNe-laser) eller 1064 nm (IR-laser)
Skræddersyet til hver specifik optik
Materiale: Fuseret silica eller kvartssubstrat
Størrelsesområde: 25 mm til 500 mm diameter
Parametertabel:
| Parameter | Specifikation |
|---|---|
| Bølgefronts nøjagtighed | < λ/50 RMS (λ = 632,8 nm) |
| Justeringstolerance | < 10 buesek. i tilt og decentrering |
| Linjeplaceringsnøjagtighed | < 50 nm |
| Laserkompatibilitet | HeNe, IR eller synlige laserkilder |
| Driftsafstand | Kan tilpasses fra 50 mm til 2000 mm |
| Overfladekvalitet | 10-5 ridse-grave |
CGH Nul Correctors er essentielle i rumfarts-, astronomi- og avancerede billedbehandlingsindustrier til validering af store teleskoper, EUV litografioptik og præcisionsspejle. Deres evne til at teste komplekse optiske overflader uden fysiske nullinser gør dem alsidige og omkostningseffektive.
Vores produkter kombinerer årtiers optisk ingeniørekspertise med avancerede litografiproduktionsprocesser. Hver CGH er omhyggeligt designet og verificeret for at sikre sporbar nøjagtighed og gentagelige resultater.
Hvis du er meget interesseret iNingbo Zhixing optisk teknologi's produkter eller har spørgsmål, er du velkommen til atkontakt os.
