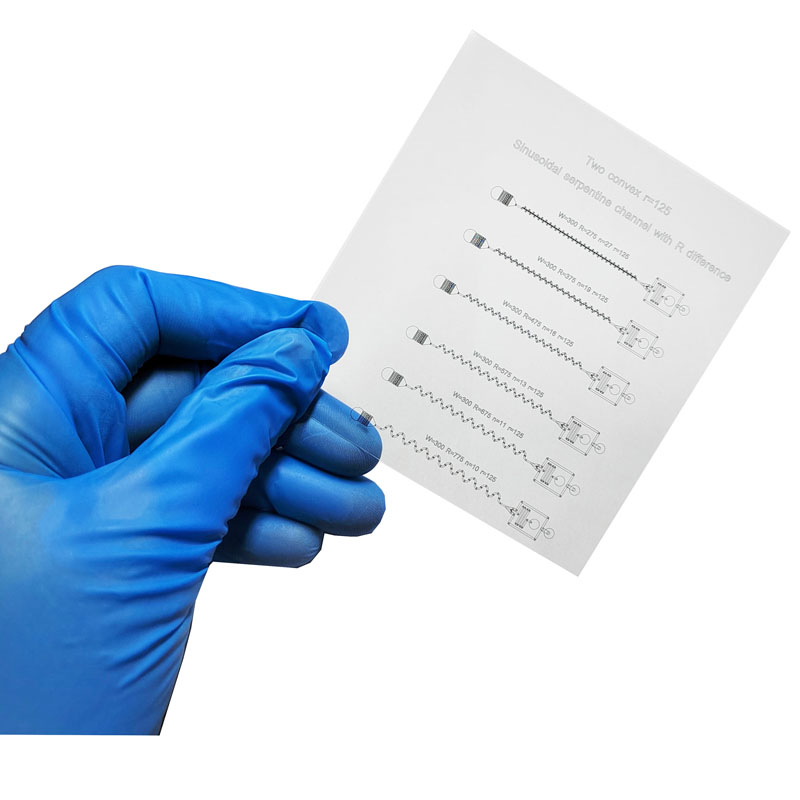

Film fotomaskeer en masterplade, der bruges til fremstilling af integrerede kredsløbswafers, og som bærer relevant information om det integrerede kredsløbsdesignlayout. I wafer-fremstillingsprocessen overføres mønstret på filmfotomasken til det eksponerede substratmateriale gennem en række processer såsom fotoresistbelægning, eksponering og udvikling for at opnå mønsteroverførsel.
Lyset afbrydes gennem den gennemsigtige del af filmfotomasken, og lysintensiteten vil afvige til det nærliggende uigennemsigtige område. Projektionslinsen opsamler disse stråler og konvergerer lyset for at projicere på overfladen af waferen til billeddannelse. Hvis du vil skelne mellem to tilstødende transparente åbninger på Film Photomask, skal lysintensiteten af det mørke område mellem dem være meget mindre end lysintensiteten af det transparente område. Denne stræben efter høj opløsning afspejles ikke kun i den kontinuerlige forbedring af lyskildens bølgelængde og fotoresist, men også i den løbende opdatering af typerne af fotomasker og de anvendte materialer.
De nuværende fotomasker, der bruges i halvlederfremstilling, omfatter hovedsageligt binæreFilm fotomaske, faseforskydning Film Photomask og EUV Film Photomask.
Syntetisk kvarts fremstilles ved gasfase aksial aflejring. Det er en blok af kvartsglas dannet af en række kemiske reaktioner i en brint-iltflamme for at generere siliciumdioxidpartikler. Blandt dem kan siliciumforbindelsen være SiCl4, SiHCl3, SiH2Cl2 eller endda SiH4. Syntetisk kvarts skal have høj lystransmittans på mere end 99%, stærk lysmodstand, lav termisk ekspansionshastighed, høj kvalitet, høj fladhed, høj overfladenøjagtighed, stærk plasmaresistens og syre- og alkaliresistens, høj isolering og andre egenskaber.
Filmfotomaskesubstrat, også kendt som blankt fotomaskesubstrat, refererer til et kvartssubstrat, hvorpå funktionelle materialer såsom Cr og MoSi er blevet aflejret, og derefter aflejres antireflekterende belægning og fotoresist. Efter eksponering, ætsning, stripning, rengøring, inspektion og andre processer forberedes Film Photomask. Film Photomask-substrat tegner sig for omkring 90 % af råvareomkostningerne for Film Photomask-produkter og er en nøglefaktor i prisen på Film Photomask-produkter. Da Film Photomask-brugere fortsætter med at øge deres krav til kvaliteten af deres endelige produkter, forfølger Film Photomask-virksomheder konstant gennembrud inden for produktkvalitet, og kvaliteten af Film Photomask-substrater har en væsentlig indflydelse på kvaliteten afFilm fotomaskeendelige produkter. Nøgleindikatorerne for Film Photomask-substrater omfatter fladhed, ydeevne og tykkelse af overfladeaflejrede materialer, renhed osv. Efterhånden som teknologiknuderne for fremstilling af integrerede kredsløb fortsætter med at krympe, bliver kravene til disse tekniske indikatorer mere og mere stringente.
Film fotomaske beskyttende film er en 1µm tyk transparent film klistret på en aluminiumslegeringsramme. Brugen afFilm fotomaskebeskyttelsesfilm har to hovedfunktioner. Den ene er at sikre, at støv eller partikler fastgjort til filmfotomasken ikke afbildes på chippen under eksponeringsprocessen; den anden er at bevare fotomaskens renhed, reducere sliddet af filmfotomasken under brug og forbedre produktionseffektiviteten af halvlederfremstilling.
