Inden for det hurtigt udviklende felt for optisk metrologi,CGH cylinder nullerer dukket op som uundværlige værktøjer til præcisionstestning og kalibrering af cylindriske og asfæriske overflader. Ved at erstatte komplekse mekaniske opsætninger med computergenereret holografi (CGH), muliggør disse nulkorrektorer ultrapræcis overfladeverifikation i avancerede optiske systemer såsom teleskoper, kameralinser og halvlederinspektionsinstrumenter. Denne artikel udforskerhvordan, hvorfor, oghvadgør CGH Cylinder Nulls afgørende for industrier, der søger sub-mikron nøjagtighed og omkostningseffektive testløsninger, samtidig med at de fremhæver den professionelle ekspertise afNingbo Zhixing Optical Technology Co., Ltd., en førende producent på dette område.
Hvad er CGH Cylinder Nulls?
Hvordan virker CGH-cylindernuller, og hvorfor er de afgørende?
Produktparametre og tekniske specifikationer
Applikationer og præstationsfordele
Om Ningbo Zhixing Optical Technology Co., Ltd.
FAQ – Alt hvad du behøver at vide om CGH cylinder nuller
Resumé og kontakt os

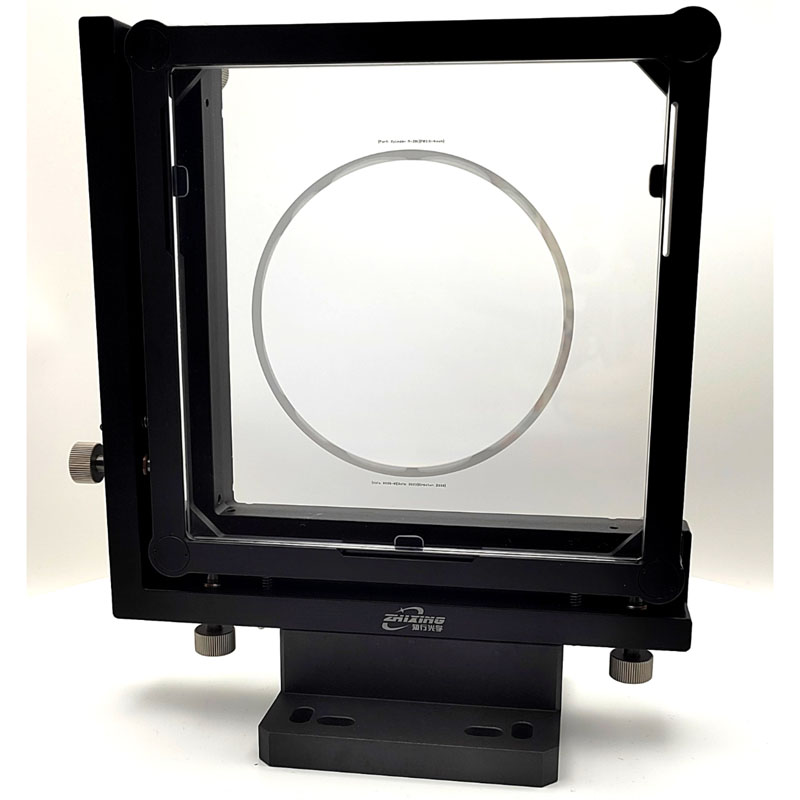

CGH cylinder nullerer specialiserede holografiske optiske elementer designet til at teste og verificere overfladeformen af cylindriske eller asfæriske optiske komponenter. I stedet for at stole på traditionelle mekaniske referenceoverflader, bruger disse enheder præcist beregnede hologrammer til at skabe en referencebølgefront. Når denne holografiske bølgefront interagerer med en testoverflade, bliver enhver afvigelse fra den ideelle form synlig som et interferensmønster.
Resultatet er en øjeblikkelig evaluering af den optiske overflades nøjagtighed i høj opløsning uden at kræve dyre mekaniske nullinser.CGH cylinder nullerbring digital præcision ind i optiske tests – tilbyder fleksibilitet, repeterbarhed og minimal opsætningsfejl.
Arbejdsprincippet om CGH cylinder nullerligger i diffraktiv optik. Et computergenereret hologram er kodet med et fasemønster, der svarer til den ideelle form af den cylindriske optiske overflade, der testes. Når en laserstråle passerer gennem eller reflekterer dette hologram, genererer den en bølgefront, der præcist matcher den teoretiske optiske form.
Når CGH-bølgefronten og testoverfladebølgefronten overlapper, vises eventuelle ufuldkommenheder som randmønstre. Disse frynser giver optiske ingeniører mulighed for at detektere afvigelser i krumning, justering eller overfladeglathed med nanometerpræcision.
De eliminerer behovet for dyre, tunge og skrøbelige nullinser.
De forenkler test af komplekse geometrier.
De leverer pålidelige data på kortere tid, hvilket øger produktionseffektiviteten.
De sikrer sub-bølgelængde nøjagtighed for industrier som rumfart, forsvar og præcisionsoptik.
I en verden, hvor nøjagtighed definerer succes,CGH cylinder nuller skabe broen mellem designhensigt og optisk ydeevne i den virkelige verden.
Udførelsen af enCGH Cylinder Nulafhænger af præcise fremstillingsstandarder. Nedenfor er nøglespecifikationer, der definerer kvalitet og ydeevne:
| Parameter | Specifikation | Beskrivelse |
|---|---|---|
| Materiale | Sammensmeltet silica / kvarts | Høj gennemsigtighed og lav termisk udvidelse |
| Bølgelængdeområde | 405 nm – 1064 nm | Kompatibel med de fleste interferometre |
| Overfladenøjagtighed | λ/20 eller bedre | Sikrer sub-nanometer præcision |
| Diameterområde | 25 mm – 300 mm | Kan tilpasses til forskellige optiske opsætninger |
| Mønstertype | Binær / Multi-level | Optimeret ud fra kundens krav |
| Monteringsmulighed | Brugerdefineret armatur / plade | Fleksibel integration med testsystemer |
| Ejendom | Værdi | Noter |
|---|---|---|
| Fase nøjagtighed | ≤ λ/50 | High fidelity til design bølgefront |
| Diffraktionseffektivitet | ≥ 90 % | Sikrer stærke og rene interferensmønstre |
| Driftstemperatur | -20°C til +80°C | Stabil på tværs af forskellige miljøer |
| Opbevaringstilstand | Tør, støvfri | Beskytter den holografiske overflade |
| Inspektionskompatibilitet | Zygo, 4D, Trioptics Systems | Universalt kompatibel med store mærker |
hverCGH Cylinder Nuler designet og testet med sporbar kalibrering til internationale metrologistandarder, hvilket sikrer ensartet nøjagtighed og repeterbarhed.
CGH cylinder nullerbruges i forskellige optiske applikationer, herunder:
Cylindrisk linse inspektion og justering
Asfærisk spejlverifikation
Kalibrering af optisk systemsamling
Halvleder wafer overflade evaluering
Afprøvning af produktion af optik til rumfart
Præcision- Opnå nøjagtighed på nanometerniveau i bølgefrontanalyse.
Effektivitet– Reducer testtiden med 60 % sammenlignet med traditionelle metoder.
Omkostningseffektivitet– Eliminer behovet for flere mekaniske nullinser.
Fleksibilitet- Nemt tilpasset til forskellige optiske designs.
Sporbarhed– Kompatibel med industristandard interferometre for nem integration.
Ningbo Zhixing Optical Technology Co., Ltd.er en globalt anerkendt producent med speciale i højpræcisions optiske testinstrumenter, holografiske elementer og metrologiløsninger. Med årtiers erfaring inden for optisk design og fremstilling har virksomheden opbygget et stærkt ry for innovation, pålidelighed og teknisk ekspertise inden forCGH cylinder nullerog holografisk metrologi.

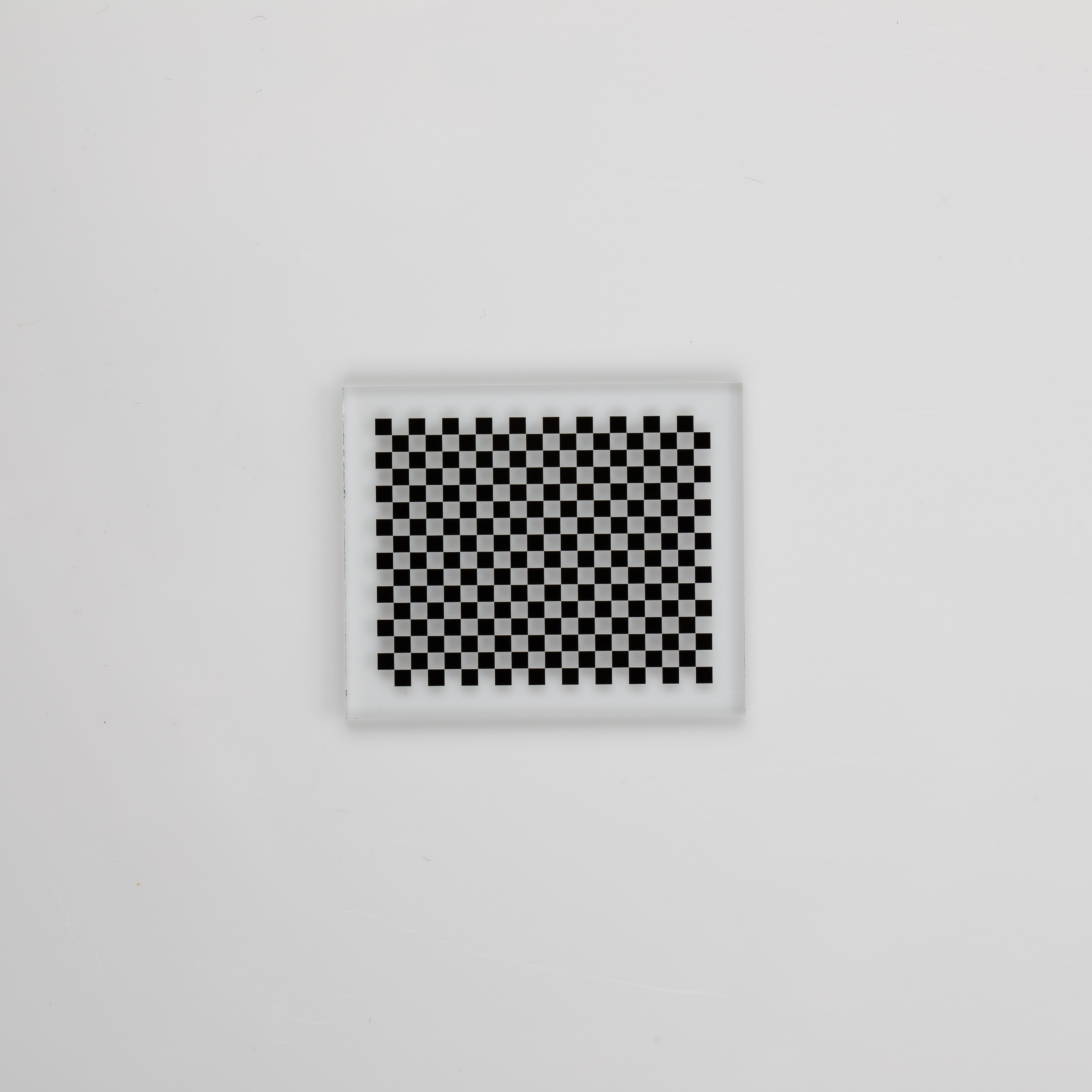

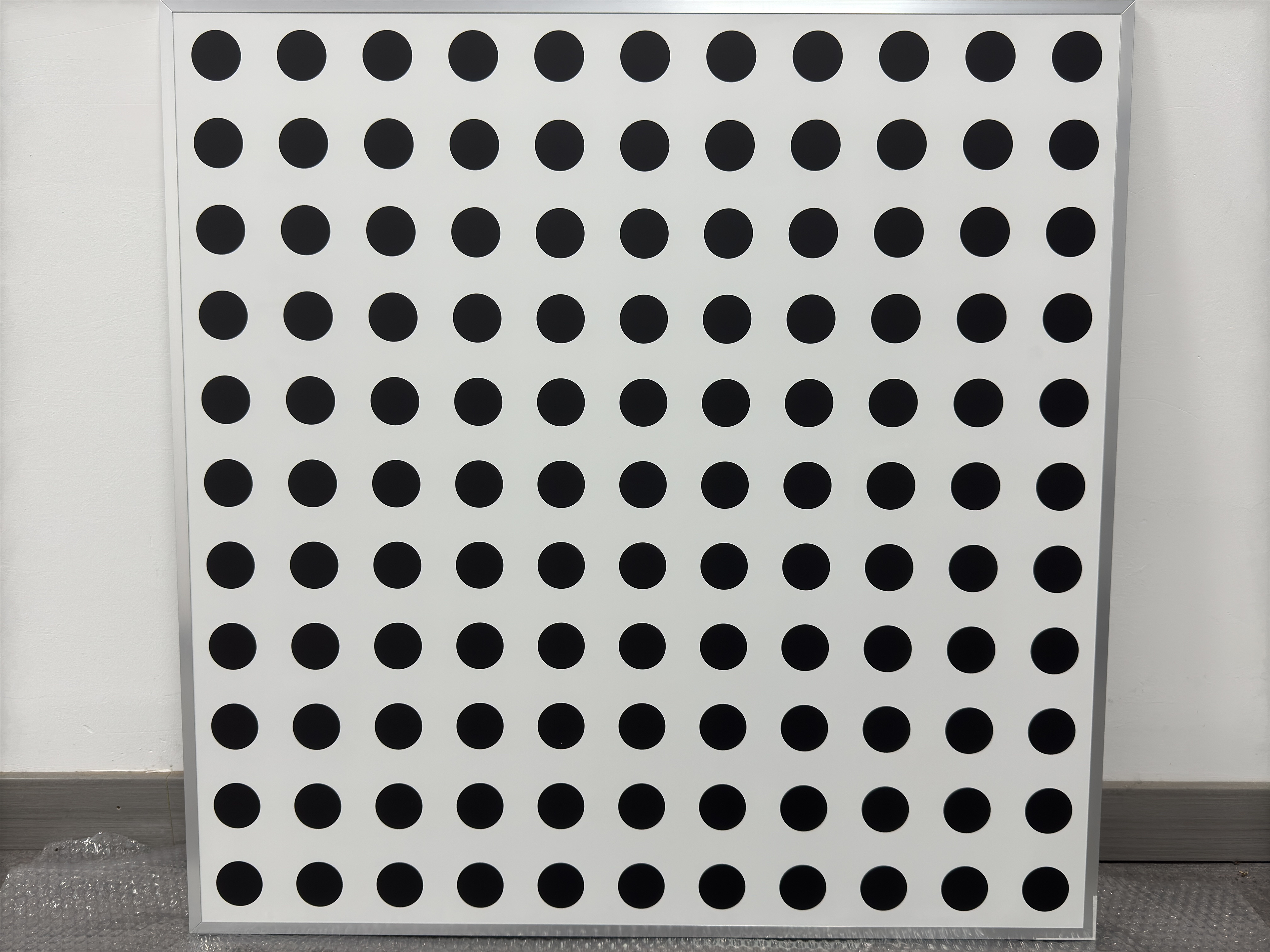

Ningbo Zhixing Optical Technology Co., Ltd.er en teknologivirksomhed, der fokuserer på forskning og udvikling af optiske enheder, såsom Machine Vision Calibration Board, Optical Glass Line Ruler, Photomask osv. Grundlæggeren af virksomheden er uddannet fra den kinesiske Science Dean Chunguang Machinery Institute. Kerneforsknings- og udviklingsteamet omfatter flere læger, der er uddannet fra Changchun Institute of Optics and Electronics, Zhejiang University, Beijing Institute of Technology og andre berømte indenlandske optoelektroniske skoler.
Virksomhedenkan fuldføre det optiske systemdesign, asfærisk overfladebehandling, asfærisk overfladedetektor (CGH) produktion, udvikling af maskinsynskalibreringsplader og andre behov i henhold til kundernes behov, i den asfæriske overfladedetektor (CGH) har uafhængige intellektuelle ejendomsrettigheder, bryder udenlandske modparters monopol på denne teknologi. I udviklingen af kalibrering bestyrelser og mange kendte virksomheder i ind-og udland for at opretholde et langsigtet samarbejde. Vores virksomhedskultur er at søge ny viden, at søge sandhed fra fakta, at etablere benchmarks med lys, at etablere kontakt med produkter og at servicere kunderne oprigtigt.
Virksomhedens produktionsfaciliteter er udstyret med avanceret litografi, belægning og interferometriske kalibreringssystemer, hvilket sikrer, at hvert produkt lever op til internationale standarder for optisk præcision. Ningbo Zhixings team af optiske ingeniører og metrologispecialister samarbejder tæt med kunder for at levere skræddersyede løsninger til R&D-laboratorier, rumfartsinstitutioner og optiske producenter verden over.
Q1: Hvad bruges en CGH Cylinder Null til?
A1: Det bruges til at måle og verificere overfladenøjagtigheden af cylindriske eller asfæriske optiske komponenter under fremstilling eller test.
Q2: Hvor nøjagtige er CGH Cylinder Nulls?
A2: Typisk opnår de en fasenøjagtighed på ≤ λ/50, hvilket sikrer sub-nanometer overfladeverifikation.
Q3: Hvilket bølgelængdeområde understøtter de?
A3: De fleste CGH Cylinder Nulls arbejder inden for 405–1064 nm, kompatible med forskellige interferometre.
Q4: Kan jeg tilpasse designet?
A4: Ja. Ningbo Zhixing Optical Technology Co., Ltd. tilbyder fuldt tilpassede mønstre, diametre og monteringsmuligheder.
Q5: Er de kompatible med almindelige interferometre?
A5: Absolut. De kan integreres med Zygo, 4D og andre standardsystemer.
Q6: Hvilke materialer bruges til fremstilling?
A6: Fuseret silica eller kvarts bruges til at sikre termisk stabilitet og optisk klarhed.
Q7: Hvordan opbevares eller vedligeholdes CGH Cylinder Nulls?
A7: Opbevar dem i et tørt, støvfrit miljø og håndtag med rene handsker for at beskytte det holografiske mønster.
Q8: Hvordan forbedrer de produktionseffektiviteten?
A8: De reducerer opsætningstiden betydeligt og eliminerer behovet for flere mekaniske referenceoptikker.
Q9: Er de velegnede til højtemperaturmiljøer?
A9: Ja, de fleste designs er stabile mellem -20°C og +80°C.
Q10: Hvor kan jeg bestille CGH Cylinder Nulls?
A10: Du kan kontakte direkteNingbo Zhixing Optical Technology Co., Ltd.for forespørgsler, tilbud og tekniske konsultationer.
I dagens konkurrenceprægede optiske produktionsmiljø,CGH cylinder nullertransformerer måden, præcisionsoptik testes og valideres på. Ved at levere digital nøjagtighed, omkostningsbesparelser og driftseffektivitet repræsenterer de et vigtigt spring fremad for optisk konstruktion.
Ningbo Zhixing Optical Technology Co., Ltd.står som en betroet partner for virksomheder, der søger skræddersyede optiske testløsninger, der opfylder de højeste internationale standarder. Uanset om du har brug for standard holografiske nuller eller skræddersyede designs til unikke optiske systemer, yder deres ekspertteam ende-til-ende teknisk support.
📩KontakteOs:
Til teknisk rådgivning, produkttilpasning eller massebestilling afCGH cylinder nuller, kontakt venligst det professionelle team påNingbo Zhixing Optical Technology Co., Ltd.via deres officielle hjemmeside eller e-mail. Oplev præcision, pålidelighed og innovation i enhver optisk løsning.
-
