I den optiske fremstillingsindustri er mange mennesker, der arbejder med cylindriske linser, stødt på dette akavede øjeblik: en sælger har lige modtaget en kundes cylindriske linsetegning, eller R&D er lige blevet færdig med at designe en ny linse, kun for at overdrage den til proces- eller testingeniøren. Alle samles omkring tegningen og undrer sig uundgåeligt:
"Hvilken CGH-model skal denne cylinder parres med til test?"
"Hvilken retning er dens Fno beregnet? Hvordan matcher jeg interferometeret for at undgå overløb?"
Det har faktisk altid været en teknisk opgave at vælge en cylindrisk CGH. Du skal beregne krumningsradius, bestemme generatrixretningen og overveje interferometerets blænde. Manuelle beregninger er tidskrævende og tilbøjelige til fejl.
Test burde ikke være så smertefuldt.
For at give alle mulighed for fuldstændigt at sige farvel til æraen med at "blindt gætte" modellen ud fra tegninger, har vi udviklet en intelligent cylindrisk CGH automatisk udvælgelsessoftware.
Nu behøver du ikke længere at gennemsøge tykke parametermanualer eller udføre komplekse geometriske udledninger. Du skal blot blive en "udfyld-i-det-blanke"-ekspert på et sekund, og indtaste kernedataene fra dine tegninger:
Cylinderform og konveksitet (overflade eller linje? konkav eller konveks?)
krumningsradius
Lystransmissionsdimensioner i to retninger (langs generatrixen og vinkelret på generatrixen)
Resten håndteres af softwaren. Klik på "OK", og systemet vil automatisk bestemme og nøjagtigt anbefale den bedst egnede CGH-model og den bedste Fno-matchningsplan!
I denne artikel vil vi tage dig gennem en praktisk oplevelse med dette "udvælgelsesværktøj", og se, hvordan det forenkler det komplekse forberedelsesarbejde til cylinderinspektion til blot at "indtaste fire parametre."
Udvalgs hjemmeside
http://www.zhixingoptics.com/xuanxing
Udvælgelsesgrænseflade

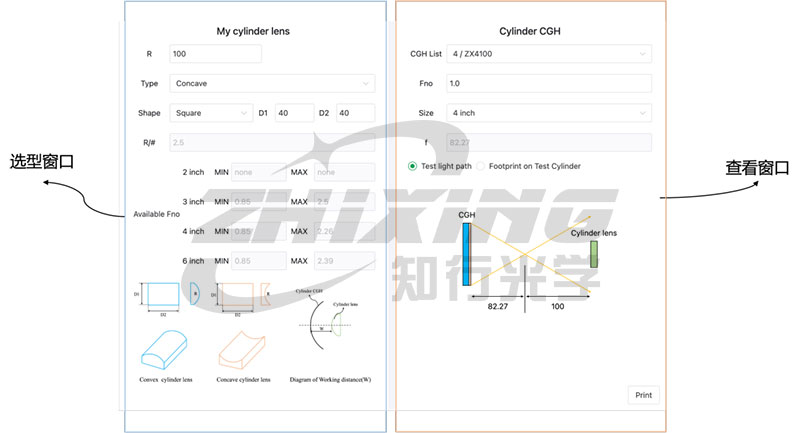

Efter indtastning af URL'en vises grænsefladen vist i figur 1, som indeholder to vinduer.
Den blå boks til venstre er valgvinduet, hvis hovedfunktion er at indtaste cylindriske parametre, herunder R-værdi, konveksitet (Type, som kan skiftes mellem konkav og konveks), form (form, som kan skiftes mellem kvadrat, cirkel og ellipse) og størrelse;
Den gule boks til højre er visningsvinduet, hovedsageligt til at se de modeller, der sælges af vores firma, og spotdækningen af den asfæriske overflade, der skal testes;
Figur 1: Overordnet grænsefladediagram af udvælgelsesværktøjet
I. Valgvindue
Den blå boks til venstre er valgvinduet, som har to hovedfunktioner:
◆ Funktion 1: Indtast cylindriske spejlparametre
R: Krumningsradius for det cylindriske spejl. Indtast en absolut værdi.
Type: Vælg enten konkav eller konveks.
Form: Vælg formen på det cylindriske spejl (rektangulært eller elliptisk; firkant og cirkel er specielle former for henholdsvis rektangel og ellipse).
D1: Blænde med krumningsretning.
D2: Blænde uden krumningsretning.
R/#: F/# af det cylindriske spejl. Dette kan ikke indtastes; det beregnes automatisk.
W: Når Convex er valgt for Type, skal arbejdsafstanden (aksial afstand CGH fra cylinderens toppunkt) indtastes. Af sikkerhedsmæssige årsager anbefales det at indstille afstanden til 10 mm eller mere.
◆Funktion 2: Output foreslåede Fno-intervaller for forskellige størrelser

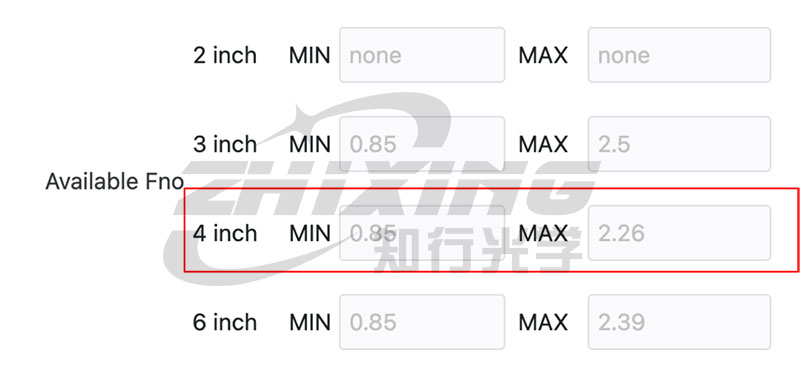

Efter at have indtastet de relevante parametre for den cylindriske linse, vil softwaren udsende foreslåede Fno-intervaller for forskellige størrelser. Hvis parametrene for den cylindriske linse, der skal testes, er indtastet i valgboksen i figur 1, vil valgsoftwaren udsende de foreslåede Fno-områder som vist i figur 2:
For 2-tommer-objektiver vil "ingen" blive vist, hvilket indikerer, at der ikke er nogen tilgængelige modeller til 2-tommer-objektiver. Modeller til 3-tommer, 4-tommer og 6-tommer linser er alle tilgængelige.
For 3-tommer skærme varierer Fno fra 0,85 til 2,5. Med henvisning til tabellen i Appendiks 1 er tre modeller tilgængelige til 3-tommer skærme: ZX3100, ZX3150 og ZX3200.
For 4-tommer skærme varierer Fno fra 0,85 til 2,26. Med henvisning til tabellen i Appendiks 1 er tre modeller tilgængelige for 4-tommer skærme: ZX4100, ZX4150 og ZX4200.
For 6-tommer skærme varierer Fno fra 0,85 til 2,39. Med henvisning til tabellen i Appendiks 1 er tre modeller tilgængelige til 6-tommer skærme: ZX6100, ZX6150 og ZX6200.
Figur 2: Anbefalet modelvalg

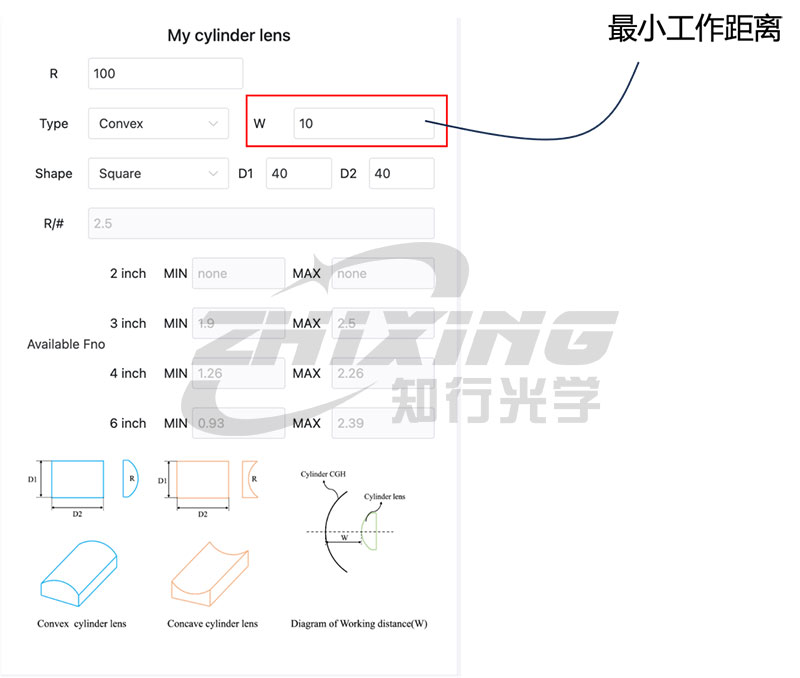

Ovenstående viser valget af en konkav overflade. Hvis en cylindrisk overflade med de samme parametre ændres til en konveks overflade, er valggrænsefladen som følger. W er minimumsafstanden mellem den grafiske CGH-overflade og det faste punkt på den konvekse overflade (det anbefales at være mere end 10 mm).
Figur 3: Konveks overfladevalgsgrænseflade
For 2-tommer skærme "ingen", hvilket indikerer ingen tilgængelige modeller.
For 3-tommer skærme varierer Fno fra 1,9 til 2,5. Med henvisning til bilag 1 kan 3-tommers modellen ZX3200 vælges.
For 4-tommer skærme varierer Fno fra 1,26 til 2,26. Med henvisning til bilag 1 kan 4-tommers modellen ZX4150 og ZX4200 vælges.
For 6-tommer skærme varierer Fno fra 0,93 til 2,39. Med henvisning til appendiks 1 kan 6-tommers modellen ZX6100, ZX6150 og ZX6200 vælges.
II. Udsigtsvindue
Den gule boks til højre er visningsvinduet, som har to hovedfunktioner:
◆Funktion 1: Se tilgængelige modeller baseret på det anbefalede Fno-område til venstre.

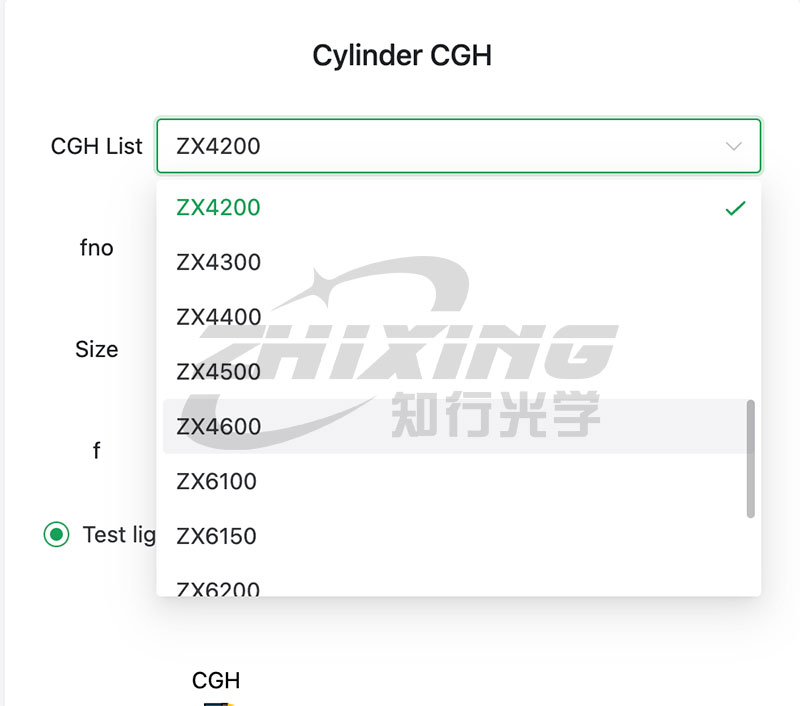

I dette eksempel er ZX4200 valgt fra rullemenuen i kolonnen CGHlist. Fno, Størrelse og F beregnes automatisk.
Figur 4: Model drop-down vindue
Du kan se to diagrammer:

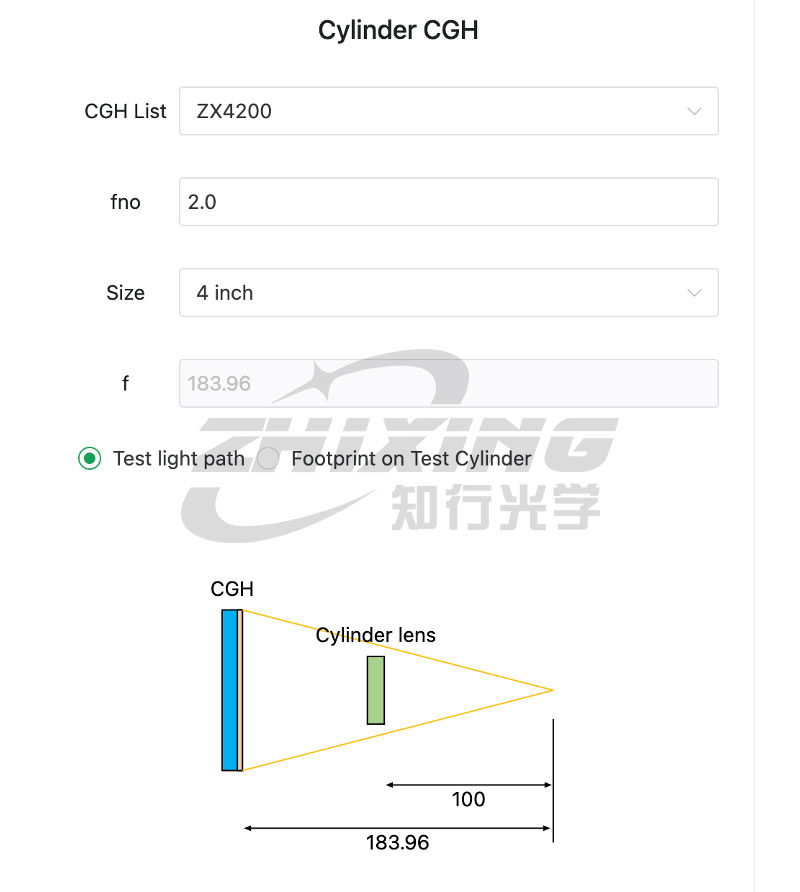

1) Optisk vejdiagram (inklusive afstandsoplysninger), som vist i figur 5:
Figur 5: Test optisk vejdiagram

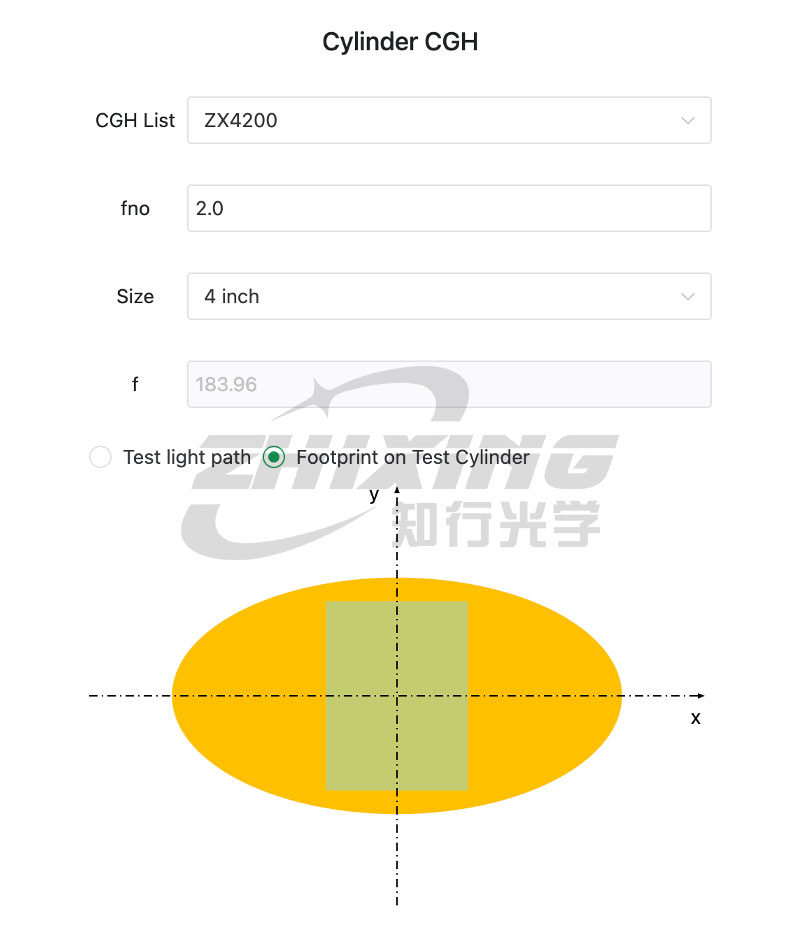

2) For den konkave overflade i figur 1 er punktdækningen af de tre modeller (ZX4100, ZX4150, ZX4200) af den 4-tommer cylindriske CGH vist i figur 6. Nederst er der angivet et energiforhold. Jo mindre værdien er større end 1, jo flere pixels kan detekteres, og jo højere opløsning. Blandt de tre modeller har ZX4200 det mindste energiforhold (1,26), hvilket er højere end de to andre modeller.
Figur 6: Lyspletdækningskort
◆Funktion 2: Se brugerdefinerede modeller

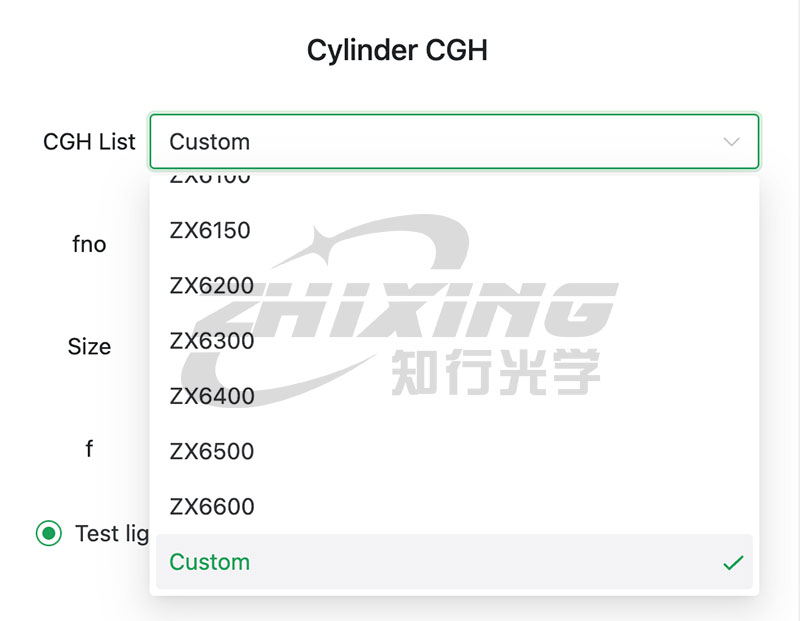

Hvis de foreslåede modeller til venstre er uden for vores produktmodelliste, såsom et foreslået Fno mellem 4,3 og 4,6, og vores virksomhed ikke har et Fno i dette sortiment, skal du tilpasse det. Vælg "Custom" i kolonnen CGHlist, som vist i figur 7:
Figur 7: Valg af en brugerdefineret model

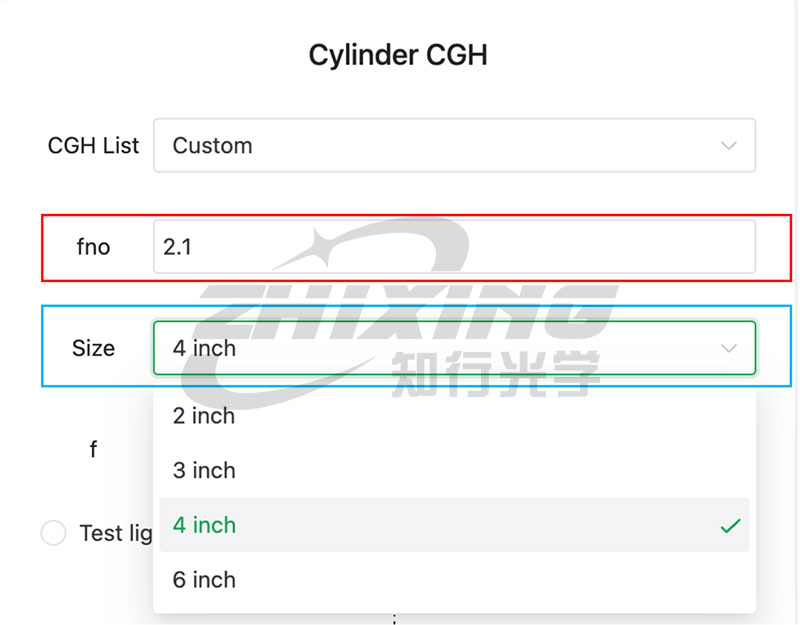

Indtast fno i det røde felt, og vælg modellen i det blå felt. I dette eksempel er det anbefalede område for 4-tommer Fno [1,35 2,37]. Du kan definere fno=2.1.
Figur 8: Eksempel på et brugerdefineret vinduesinputelement
Baseret på det brugerdefinerede modelnummer kan du se det optiske vejdiagram og lyspunktsdækningsdiagrammet for at afgøre, om den cylindriske linse kan testes ved hjælp af den brugerdefinerede model.
Bilag 1: Liste over cylindriske CGH-modeller
Modelnavnforklaring: ZX-ABCD: A: Repræsenterer størrelsen af den cylindriske CGH; BCD: Repræsenterer Fno for den cylindriske CGH.
Eksempel 1: ZX4200 Model: 4 tommer; Fno: 2,0
Eksempel 2: ZX6100 Model: 6 tommer; Fno: 1,0
En liste over CGH-modeller i forskellige størrelser er som følger:

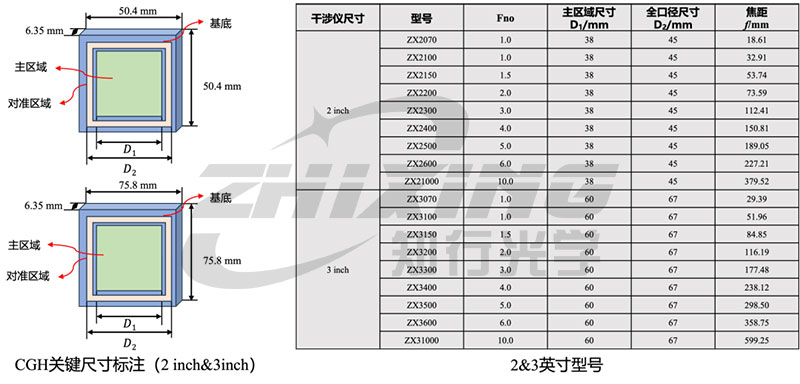

Tabel 1: Nøgleparametre for 2-tommer og 3-tommer cylindrisk CGH

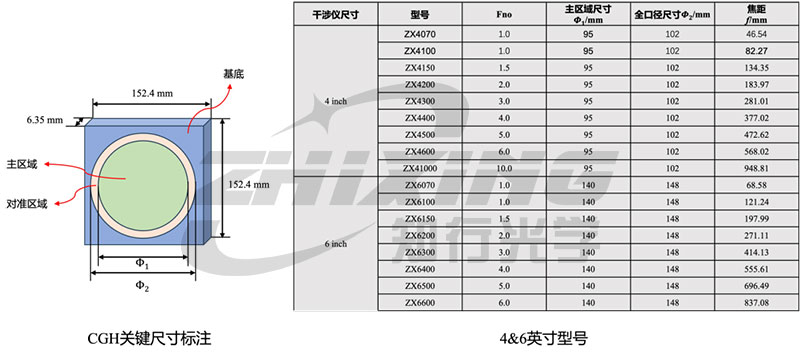

Tabel 2: Nøgleparametre for 4-tommer og 6-tommer cylindrisk CGH
