Filmfotomasker spiller en afgørende rolle i moderne optisk produktion, halvledermønstre, PCB-udvikling og forskellige mikrofremstillingsprocesser. De tjener som højpræcisionsmønsterbærere, hvilket muliggør nøjagtig lysbaseret billeddannelse eller ætsning på forskellige substrater. I denne artikel vil jeg forklare, hvordan enFilm fotomaskevirker, hvorfor det er vigtigt, og hvilke tekniske parametre gør vores løsninger ud fraNingbo Zhixing Optical Technology Co., Ltd.pålidelig. Klar struktur, letlæseligt sprog og faglig dybde opretholdes hele vejen igennem.

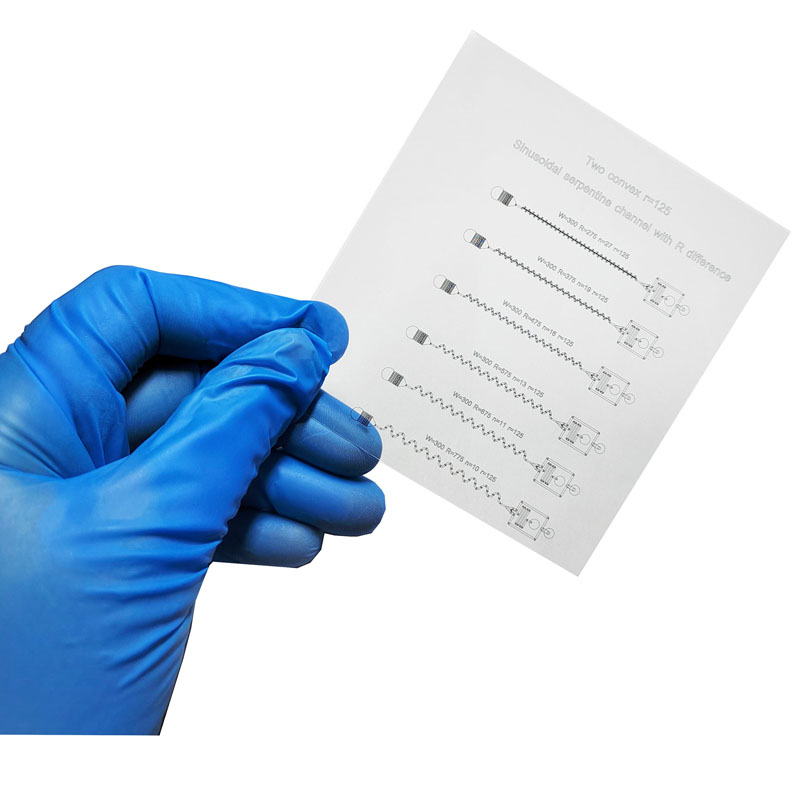

A Film fotomaskeer en fotografisk film, der indeholder højdensitetsmønstre, der bruges til at overføre billeder til wafers, glas eller PCB-substrater. Det sikrer, at de tilsigtede mikrostrukturer forbliver skarpe, konsistente og gentagelige. Når lys passerer gennem fotomasken, gentages det eksponerede mønster præcist på fotoresistlaget nedenfor, hvilket muliggør masseproduktion med høj nøjagtighed.
Dens betydning vokser, efterhånden som industrier kræver snævrere tolerancer, hurtigere produktionscyklusser og forbedret mikrobilledkvalitet.
Filmfotomasker forbedrer nøjagtigheden, reducerer procesfejl og muliggør repeterbart mikromønster. De er meget udbredt i:
Semiconductor prototyping
PCB layout billeddannelse
Mikrofluidisk chip design
Optisk instrumentkalibrering
Fin linje mønster overførsel
Fremstilling af skærmpaneler
Ved at opretholde ensartet tæthed, kantskarphed og dimensionsnøjagtighed reducerer de markant mønsterforvrængning og forbedrer produktionsudbyttet.
Nedenfor er kerneparametrene leveret afNingbo Zhixing Optical Technology Co., Ltd., der sikrer professionel kvalitet:
Materiale Type:Højopløselig sølvhalogenid eller polyesterbaseret film
Opløsning:Op til 20.000 dpi billedbehandling
Densitetsområde:Dmax 3,5 – 5,0 (kan tilpasses)
Linjebreddetolerance:±5 μm til ±10 μm
Filmtykkelse:0,10 mm – 0,18 mm
Mønsternøjagtighed:±0,01 mm
Maksimal størrelse:Op til 1000 × 1200 mm
Overfladebeskyttelse:Anti-ridse og antistatisk belægning
Anvendelsesområder:Halvleder, PCB, mikro-optik, præcisionsbearbejdning
| Parameter | Specifikation |
|---|---|
| Materiale | Højpræcisions fotoplotterfilm |
| Opløsningsevne | 8.000 – 20.000 dpi |
| Densitet (Dmax) | 3,5 – 5,0 |
| Dimensionsstabilitet | < 0,04 % svind |
| Minimum linjebredde | 25 μm (tilgængelige muligheder) |
| Indstillinger for filmstørrelse | A4 til 1000×1200 mm |
| Overfladebehandling | Antistatisk / Anti-ridse |
| Mønsternøjagtighed | ±0,01 mm |
Disse specifikationer giver præcision i både industriel skala og laboratorieniveau, hvilket sikrer stabilt output til forskellige billeddannelsesmiljøer.
Brug af førsteklasses filmfotomasker giver flere fordele:
Høj præcision:Nøjagtig linjedefinition for mikrostrukturer
Omkostningseffektiv:Lavere produktionsomkostninger sammenlignet med glasfotomasker
Fleksibel og hurtig:Hurtig behandling af prototyper og brugerdefinerede mønstre
Stabil ydeevne:Konsekvent eksponering og reduceret forvrængning
Bred kompatibilitet:Velegnet til UV-, LED- og lasereksponeringssystemer
For industrier, hvor mikroskopisk nøjagtighed bestemmer ydeevnen, skal du vælge en pålidelig fotomaskeleverandør som f.eksNingbo Zhixing Optical Technology Co., Ltd.bliver væsentlig.
Når den bruges i billedbehandlingssystemer, sikrer en filmfotomaske:
Sprøde og skarpe kanter
Høj kontrast under eksponering
Stabil mønsteroverførsel selv ved langvarig brug
Lav fejlrate ved gentagen behandling
Dens ydeevne påvirker direkte udbyttehastighed, kredsløbsfunktionalitet og optisk komponentklarhed.
En filmfotomaske er en mønstret film, der bruges til at overføre billeder eller mikrolinjer under eksponeringsprocesser. Det virker ved at blokere eller transmittere lys i specifikke områder, hvilket muliggør nøjagtig mønsterreplikering på wafers, PCB-kort eller optiske substrater.
En filmfotomaske er mere omkostningseffektiv, hurtigere at producere og ideel til prototyping eller fremstilling med middel nøjagtighed. Den giver høj opløsning og fremragende tæthed, mens den forbliver fleksibel til brugerdefinerede designs.
Det afhænger af brugsforholdene, men fotomasker af høj kvalitet fra Ningbo Zhixing Optical Technology Co., Ltd. tilbyder stærk holdbarhed, stabil dimensionel ydeevne og minimal ridsning, hvilket sikrer langsigtet brugbarhed.
Ja. Med opløsninger på op til 20.000 dpi og linjebredder så små som 25 μm giver en filmfotomaske fremragende mikrolinjepræcision velegnet til krævende optiske og elektroniske applikationer.
For skræddersyede Film Photomask-løsninger, teknisk rådgivning eller bulk tilbud, er du velkommen til atkontakte Ningbo Zhixing Optical Technology Co., Ltd.Vores professionelle team giver hurtig respons, stabil kvalitet og pålideligt samarbejde.
-
