1. Luftfart: For multi-band, long-link nyttelastsystemer kræves uafhængig evaluering af relægrupper (eller specifikke bølgelængdekanaler). Det er imidlertid opdaget, at disse systemer i sagens natur besidder betydelige aberrationer for at kompensere for de foregående og følgende grupper, og traditionelle kompensatorer er simpelthen ude af stand til at simulere deres komplekse bølgefrontkobling.
2. Forbrugerelektronik: Linser med flere grupper bliver mere og mere almindelige i flagskibssmartphones, men effektive metoder til præcis måling af enkelte grupper (såsom G2 i et tre-gruppe system) mangler stadig. Nuværende industristandardkompromiser efterlader ofte ingeniører i et dilemma:
"Benchmarking" gyldne prøver: Find en såkaldt "standardprøve" fra en anden gruppe til parret test. Overfladeformen og samlingsnøjagtigheden af Golden prøver er dog ikke absolut garanteret. Brug af en "usikkerhed" til at måle en anden "usikkerhed" giver ofte utilfredsstillende resultater.
Blindtestning med overordnet AA-billeddannelse: Opgivelse af procesinspektion og fortsæt direkte til fasen med aktiv justering efter montering (AA). Denne "blind boks"-tilgang betyder, at individuelle overfladeformsafvigelser eller excentriciteter kun kan detekteres under den endelige billeddannelse, hvilket resulterer i et fuldstændigt tab af gearing til forbedring af udbyttet og kvalitetskontrol under processen. Manglende effektive inspektionsværktøjer bliver udbytteoptimering umulig.
Faktisk behøver vi faktisk ikke at fremstille de efterfølgende fysiske linser før testning. Udnyttelse af de kraftfulde fasegenopbygningskapaciteterCGH(Computational Hologram), kan vi opnå nul-position detektion lukket sløjfe på det fysiske niveau for ufuldstændige optiske veje.

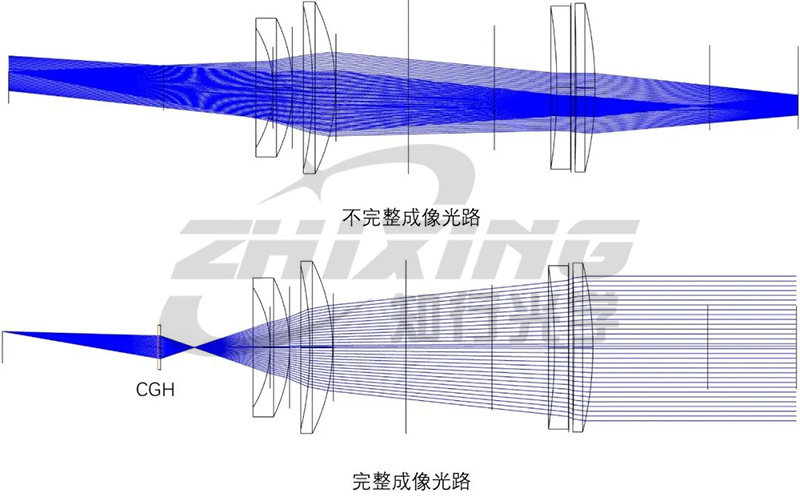

I. Omvendt rekonstruktion: Fasekompensation for manglende optiske stier
Da linsegruppen under test selv mangler billeddannelsesevner, hovedsagelig fordi der er en faseforskel i den optiske vej, der skal kompenseres for. I designsoftwaren udtrækker vi den "manglende" del af den optiske sti inden for det komplette system og præcist matematisk kvantificerer bølgefronttransformationen og aberrationsannulleringseffekterne, det skulle frembringe.
Disse fasefordelinger bliver i sidste ende kodet og ætset på mikro/nano-strukturen afCGH. Under afprøvningCGH... Den fungerer som en "virtuel korrektionsspejlgruppe", der præcist kompenserer for systemaberrationer gennem diffraktionseffekter og genopretter den forvrængede bølgefront til en standardbølgefront i realtid.
II. Tekniske fordele: Målingsrevolutionen bragt afCGH
Rekonstruering af inspektionen lukket sløjfe vhaCGHer i det væsentlige en logisk optimering af traditionelle monterings- og justeringsprocesser:
1. Forenklet optisk vej, der undgår fejlakkumulering: Sammenlignet med at bygge omfangsrige fysiske kompensationslinsekonstruktioner, en enkelt, tyndCGHkan opnå en tilsvarende udskiftning, hvilket reducerer akkumuleringen af komponentoverfladeformfejl og justeringsfejl ved kilden.
2. Integreret reference, låsning af rumlige frihedsgrader:CGHkan integrere justeringshologrammer i ikke-arbejdsområder. Ved at projicere virtuelle "katteøjepunkter" eller "hårkors" kan de seks frihedsgrader (X, Y, Z og tre rotationsvinkler) af linsesamlingen i rummet låses direkte, hvilket opnår præcis positionering.
3. In-situ evaluering, reduktion af monteringsrisiko: Under monterings- og justeringsfasen af et delsystem kan dets ydeevne i hele systemet forhåndsvises ved hjælp afCGH. Hvis der findes unormale frynser, kan det korrigeres direkte i den aktuelle proces, hvorved der undgås akkumulering af fejl indtil det sidste monteringstrin, hvilket i høj grad forbedrer førstegangsudbyttet.
III. Konklusion: Gennembrud af inspektions blinde vinkler, gør udbyttet "synligt og kontrollerbart" i monterings- og justeringsfasen
Udfordringen ved præcisionsoptisk fremstilling ligger ofte ikke i perfektion af individuelle komponenter, men i at opnå konvergens af indikatorer på systemniveau under ekstremt strenge tekniske begrænsninger.
Normaliseringen af målinger af "ufuldstændige systemer" betyder, at traditionelle inspektionsmetoder har nået deres grænser. Kerneværdien afCGHer ikke blot fysisk færdiggørelse, men snarere, gennem digital faserekonstruktion, etablering af et højsikkerhedsmålebenchmark for den tidligere "blinde" mellemproces. Det transformerer usynlige bølgefrontafvigelser til kvantificerbare og sporbare kompensationsdata, og transformerer derved montering og justering fra en erfaringsbaseret videnskab, der er afhængig af "følelse" til en præcisionsteknik baseret på data lukkede sløjfer.
At vende tilbage til ingeniørmæssig sund fornuft, ved at bruge deterministiske benchmarks til at adressere usikkerheder i montering og justering - dette er grundlaget for moderne optisk inspektion.
Ningbo Zhixing Optics Technology Co., Ltd.fokuserer på beregningsholografi med høj præcision (CGH) inspektionsløsninger, dedikeret til at løse de centrale smertepunkter i måling af asfæriske og frie overflader. Vi leverer en one-stop service fraCGHdesign og fremstilling til højpræcision optomekanisk samling og justering, hvilket giver et robust "testbenchmark" for præcisionsfremstilling.
