Hidden Killer #1: Referenceoverførselsforvrængning – Forebyg strengt "ulovlig positur"-målinger i justeringsområdet. I CGH-testens tekniske logik er referenceoverførselsforbindelsen ekstremt streng: interferometerbølgefront → overført til CGH-diffraktionsoverfladen → endelig overført til linsen under test. Dette er en indbyrdes forbundet geometrisk kæde. I eftersalgssupport finder vi ofte, at i de måledata, som kunderne har indsendt, er CGH-justeringsområdet fyldt med tætte interferenskanter. Denne tilstand betyder, at CGH ikke er i den fysiske positur, der kræves af designet; referencen er allerede forkert justeret fra det første trin (interferometer til CGH). Enhver overfladedata målt under denne "ulovlige positur" er ikke kun fuldstændig unøjagtig, men også alvorligt vildledende for efterfølgende problemanalyse, hvilket repræsenterer en yderst ustrengelig ingeniørpraksis.

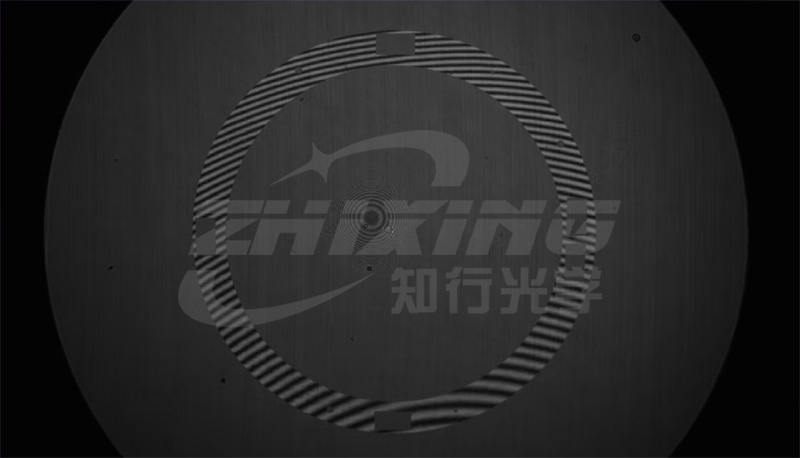

Diagram over justeringsforskydning
Modforanstaltninger: Tvungen referencelåsning og tilbagevenden til "nul-franse" driftsprocedurer. For at sikre ægtheden og validiteten af måledata skal der etableres en "pose-prioritet" operationel tankegang: Justeringsområdet er en "kommando": Justeringsområdet på CGH er det unikke feedbackmønster, der sikrer det rumlige forhold mellem interferometeret og CGH. Frynserne i dette område skal justeres til en "nulkant"-tilstand eller så sparsomme som muligt ved at finjustere CGH-stillingen. Overhold nøje instruktionsmanualens stilling: Operatører skal nøje følge den indledende stilling, der er defineret i instruktionsmanualen under opsætning og justering. Talrige frynser i justeringsområdet indikerer, at CGH's pitch, azimut eller centeroffset endnu ikke har nået nul; dataindsamling er absolut forbudt under disse betingelser. Sikre det unikke ved den fysiske reference: Kun når frynserne i justeringsområde er reduceret til den sparsommeste tilstand under fysiske grænser, kan det bevises, at CGH er i dens designede standardmåletilstand. De data, der er registreret på dette tidspunkt, afspejler virkelig bølgefrontafvigelsen forårsaget af objektivet under test.
Hidden Killer Two: Mirror "Force Deformation" - Den forsømte kilde til astigmatisme. Hvis justeringsproblemet er operationelt, så peger dette problem direkte på objektet, der selv testes. Mange asfæriske spejle har, for at opnå letvægt eller opfylde specifikke optiske designkrav, ofte et stort billedformat eller er lavet af materialer med relativt begrænset stivhed. Når disse spejle holdes i værktøj eller placeres ved hjælp af specifikke støttemetoder, forårsager tyngdekraft og klemspænding direkte deformation på spejllegemet. Hvad er resultatet? Astigmatisme. Og denne astigmatisme er reel og fysisk til stede - spejlet er så sandelig "presset" ind i astigmatisme. CGH (Calibrated High-Gross Mirror) registrerer det med høj følsomhed, men problemet er ikke med CGH'en, og heller ikke med spejlets overfladefinish, men med "hvordan du fiksede dette spejl." Mange tilfælde af astigmatisme, der er "umulige at justere" på stedet, er faktisk forårsaget af forkerte støttemetoder. Løsning: To trin til at finde den skyldige. Først skal du fokusere på stivhedstilpasningen af spejlet og værktøjssystemet. For spejle med et stort billedformat skal udformningen og verifikationen af testværktøjet tillægges samme betydning som selve spejlets fremstilling. Hvis du gentagne gange måler regelmæssig astigmatisme, skal du først tjekke værktøjs- og støttemetoderne. For det andet skal du bruge en enkel, men ekstremt effektiv diagnostisk metode til at bekræfte den grundlæggende årsag - den roterende CGH-testmetode. Hold spejlet og armaturet i samme position, og drej CGH i en bestemt vinkel (f.eks. 90°). Hvis astigmatismeretningen i interferogrammet forbliver uændret, er CGH i sig selv ikke problemet; astigmatismen stammer fra spejlet eller armaturet, så fortsæt med at kontrollere fastspændingsmetoden. Hvis astigmatismeretningen roterer synkront med CGH, ligger problemet hos CGH selv. Denne test tager kun et par minutter, men kan øjeblikkeligt eliminere mistanke om CGH, og fokuserer undersøgelsen på den reelle kilde til problemet, hvilket gør den til et effektivt værktøj til diagnosticering på stedet.

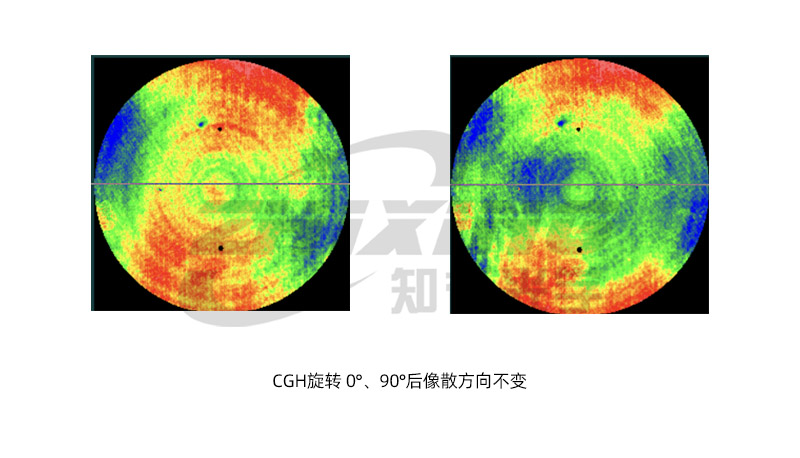

Retningen af astigmatisme forbliver uændret efter rotation af CGH med 0° og 90°.
Hidden Killer #3: Spejlet under test var ikke rent – Selv det bedste testudstyr er modtageligt for forurening. Dette problem lyder simpelt, men chancerne for at blive fanget er ekstremt høje, og endnu mere erfarne ingeniører er nogle gange mere tilbøjelige til at begå denne fejl. Under behandling, håndtering og fastspænding ophober spejloverflader uundgåeligt fingeraftryk, fedt, polervæskerester, støvpartikler og endda kondenserede flygtige stoffer fra luften. Disse stoffer er usynlige for det blotte øje under fluorescerende lys, men når de først kommer ind i CGH-testens optiske vej, vil de fremstå på interferogrammet som lokaliserede overflade-"gruber" eller "buler" eller uregelmæssig støj i lille skala. Løsning: Etabler standardiserede rengørings- og verifikationsprocedurer. Brug ikke "næsten ren" som en bedømmelsesstandard. For spejle før præcis testning skal du definere klart opløsningsmiddelvalg (f.eks. ethanol af analytisk kvalitet, acetone), aftørringsmetoder (træk, rulning) og endelige bekræftelsestrin. Hvis det er muligt, scan hurtigt forskellige områder af spejlets overflade under den optiske testvej. Hvis en lokaliseret "defekt" forsvinder eller flytter sig efter aftørring, er det ikke et problem med overfladeformen. En grundig udførelse af dette trin kan spare en betydelig mængde tid brugt på unødvendig polering. Hidden Killer Four: Diffraction Order Crosstalk – Disse "uønskede lys" En CGH er i bund og grund et diffraktivt optisk element, der genererer flere diffraktionsordrer. +1 rækkefølgen bruges til detektion, mens den 0., -1. og endnu højere orden, hvis den ikke er isoleret, vil forvilde sig ind i den optiske målingsvej, hvilket reducerer kontrasten af interferenskanter og endda introducerer falsk faseinformation. Dette er grundlæggende et problem på designniveau, men i marken viser det sig ofte som "slørede kanter", "dårlig kontrast" og "fejl". Værdien af en veldesignet bærefrekvens ligger i ren adskillelse af interfererende diffraktionsordrer. Løsning: Hvis du har udelukket andre faktorer, og frynserne stadig er "slørede", kan du bekræfte bærefrekvensdesignskemaet og den kvantitative analyserapport om diffraktionsrækkefølgeseparation med CGH-designeren. Hidden Killer Five: Utilstrækkelig termisk ligevægt – unøjagtige målinger med nyligt ankomne spejle Dette problem lyder simpelt, men det forekommer meget ofte. Spejle tages direkte fra forarbejdningsværkstedet, rensetanken eller opbevaringsskabet, og deres temperatur er endnu ikke helt ækvilibreret med testmiljøet, før de placeres på armaturet til test. Der eksisterer en temperaturgradient inde i spejlet, og termisk deformation af overfladen forårsager kontinuerlig drift i måleresultaterne - dataene målt i de første fem minutter adskiller sig fra dem, der blev målt ti minutter senere; interferenskanterne umiddelbart efter opstart og efter stabilisering er næsten identiske. Nogle gange finder operatører dataene forkerte og roder med forskellige justeringer, men spejlet "bevæger sig af sig selv" - det nærmer sig langsomt termisk ligevægt. Løsning: Giv det tid. Etabler en konstant temperatur-lagringsprotokol før testning, især for store eller tykke spejle, da den termiske ligevægtstid kan være meget længere, end du intuitivt forventer. Hvis det er muligt, skal du bruge hjælpetemperaturmålingsmetoder for at bekræfte, at spejltemperaturen har stabiliseret sig, før du starter testen. Hvordan man systematisk "fanger spøgelserne"? Sammenfattende, når du støder på en fejl under CGH-test, bør du overveje at kontrollere følgende rækkefølge: Er justeringsområdet korrekt justeret? – Hvis justeringsområdet har meget tætte frynser, er den oprindelige basislinje fejlbehæftet. Er spejlet deformeret af armaturet? – Tjek fastspændingsmetoden; Brug rotations-CGH-metoden til at udelukke selve CGH, før du fokuserer på armaturet eller spejlet. Er spejlet rent? – Rengør først områder med fordybninger eller buler; skynd dig ikke at polere den, hvis den ikke er ren. Er der krydstale i diffraktionsrækkefølgerne? – Slørede frynser indikerer ikke nødvendigvis utilstrækkelig lysintensitet; vildfarent lys kunne være til stede. Er spejlet termisk afbalanceret? – Giv det tilstrækkelig tid til at nå en konstant temperatur; forhast ikke processen. CGH-test er en streng videnskab og en omhyggelig ingeniørpraksis. Følg os for mere praktiske teknikker inden for CGH og asfærisk overfladetestning. Hvilke andre mærkelige problemer er du stødt på på stedet, som du bare ikke kunne løse? Del gerne dine erfaringer i kommentarfeltet.
